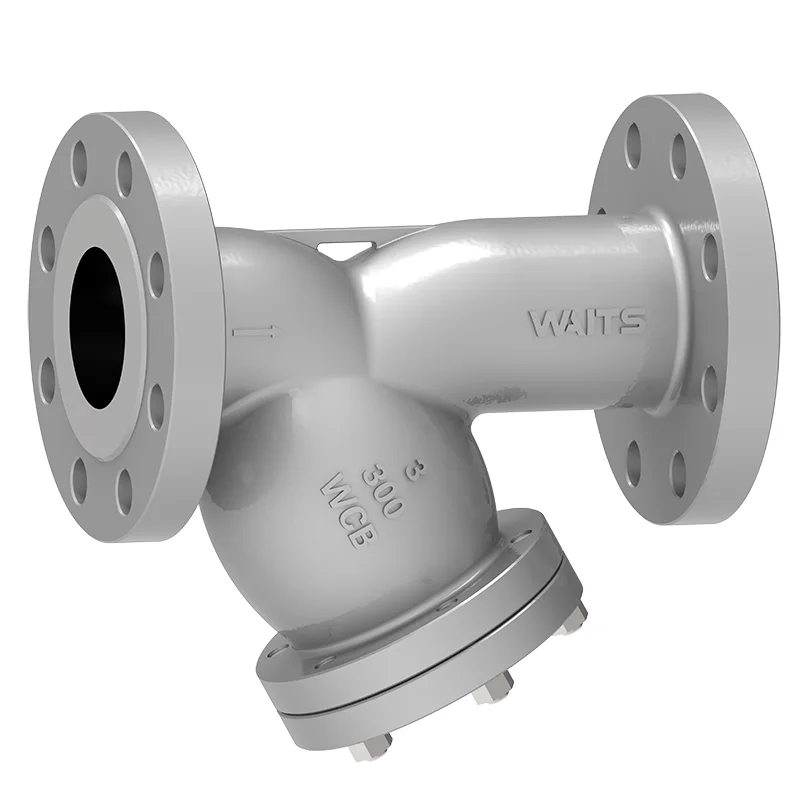

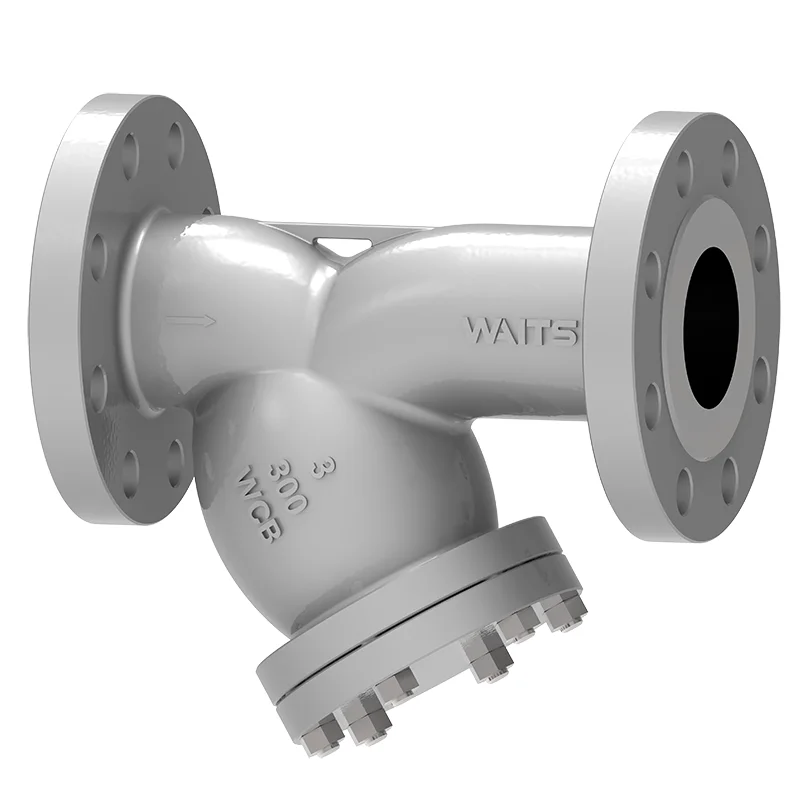

Y-Strainer

Van Waits Y-Strainer giảm thiểu tổn thất áp suất với thiết kế hình chữ Y và thân xe chính xác. Từ các bộ lọc ren bằng gang áp suất thấp đơn giản đến các bộ lọc hợp kim đặc biệt cao áp suất cao với các thiết kế nắp tùy chỉnh, chúng tôi có sản phẩm phù hợp cho ứng dụng của bạn. Bộ lọc có sẵn trong một loạt các vật liệu và xếp hạng ANSI.

Gửi yêu cầu

Mô tả Sản phẩm

Valve Waits Chờ Y-Strainers làm giảm áp lực và nắm bắt các tạp chất, sử dụng màn hình lưới hoặc dây được đục lỗ để loại bỏ các hạt rắn khỏi hệ thống hơi nước, khí hoặc hệ thống đường ống lỏng và bảo vệ thiết bị. Bộ lọc được làm bằng thép không gỉ chính xác hoặc sắt dẻo. Màn hình có thể tháo rời của nó và kết nối đơn giản giúp bạn dễ dàng duy trì và cài đặt, và nó phù hợp với các hệ hóa dầu, năng lượng và HVAC.

Lắp đặt bộ lọc trước khi van và dụng cụ có thể tiết kiệm chi phí bảo trì và sửa chữa đắt tiền. Sử dụng các bộ lọc van Waits với van kiểm tra ghế mềm (hoặc van bóng từ các nhà sản xuất khác) để loại bỏ hiệu quả các chất gây ô nhiễm có hại. Waits Valvey-Strainers có sẵn trong nhiều loại vật liệu và đầy đủ các kết nối cuối để phù hợp với nhiều ứng dụng. Thiết kế hình dạng "Y" giảm thiểu tắc nghẽn chất lỏng và giữ cho dòng chảy không bị cản trở. Con dấu CAP (LOGARTITE Tùy chọn, phù hợp cho môi trường nhiệt độ cao) ngăn ngừa hiệu quả rò rỉ. Ngoài ra, bộ lọc được trang bị một cổng thoát nước để tự vệ và dễ dàng bảo trì.

Tiêu chuẩn thực hiện-y-strainer
Tiêu chuẩn thiết kế	API 6D, EN1074
Tiêu chuẩn mặt bích	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Sự liên quan	NPT, RF, FF, RTJ, BW, SW
Kiểm tra chấp nhận	Lửa 598 EN12266
Chiều dài cấu trúc	API6D/ASME B16.10/EN558
Xếp hạng áp suất và nhiệt độ	ASME B16.34
Kiểm tra lửa	Chuyến bay 6FA FILE607
Tiêu chuẩn rò rỉ thấp	ISO 15848-1, API 622
Thiết kế chống ăn mòn	NACE MR 0175
Ứng dụng-y-strainer
Kích cỡ	NPS 1/4 ~ NPS 24 ″ Dn6 ~ DN600
Phạm vi áp suất	CL150 ~ CL2500 PN16 ~ PN160
Phạm vi nhiệt độ	-20 ~ 450
Ứng dụng	Nước, dầu, khí, hơi nước, chất lỏng ăn mòn yếu hoặc ăn mòn mạnh (cần các vật liệu tương ứng như thép không gỉ, niêm mạc flo, v.v.) và chất lỏng có chứa một lượng nhỏ tạp chất hạt
Thân van	Sắt bằng gang, sắt dẻo, thép carbon, thép không gỉ (F304/F316), lớp lót flo
Lọc	F304, F304L, F316, F316L, dây sắt mạ kẽm, dây đồng

Đặc điểm hiệu suất

Chất căng Y Waits cung cấp thiết kế cấu trúc nhỏ gọn với cấu hình hình chữ Y được sắp xếp hợp lý nhằm giảm thiểu các yêu cầu không gian lắp đặt và mất áp lực. Nó cung cấp lọc hiệu quả cao thông qua màn hình lưới có thể tùy chỉnh (20-300 lưới) để bẫy các hạt, rỉ sét và mảnh vụn, đảm bảo bảo vệ thiết bị trong đường ống. Cuối cùng, việc cài đặt và bảo trì dễ dàng của nó được bật bởi các kết nối NPT và nắp dưới có thể tháo rời để làm sạch màn hình nhanh mà không cần tháo rời hệ thống.

Y Strainer
