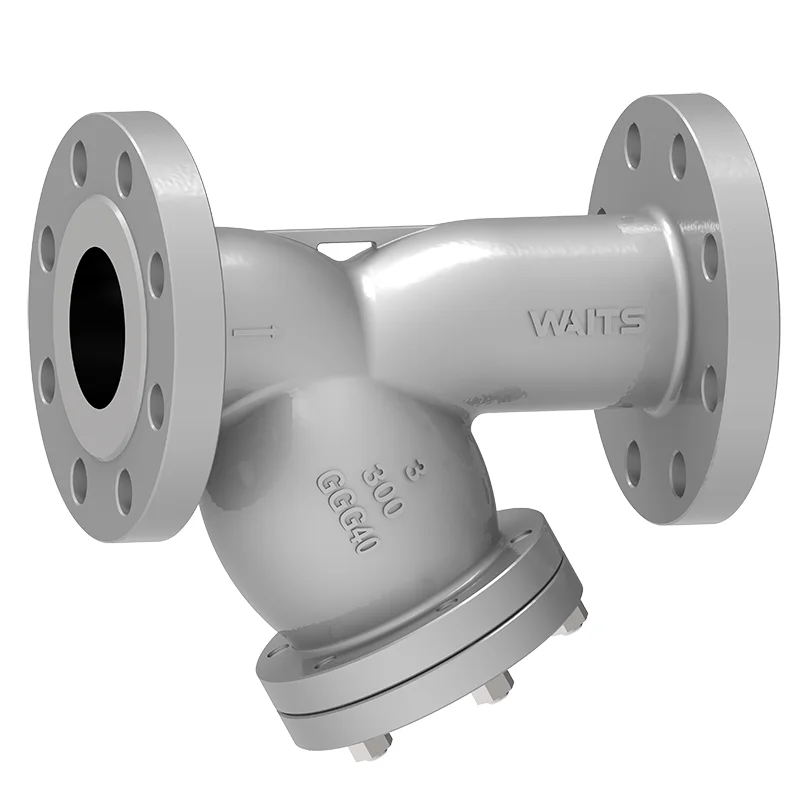

Iron Y-strainer dễ uốn

Chờ đợi bộ lọc sắt Ductive Iron Y-Strainer sử dụng lớp sắt sắt có độ bền cao và chất lượng cao một mảnh để bảo vệ hệ thống đường ống. Loại Y được thiết kế bởi nhóm của chúng tôi có thể lọc các tạp chất có hiệu quả với tổn thất áp suất thấp. Khi bạn làm việc trong các đường ống công nghiệp và dân sự, bạn sẽ nghĩ về sản phẩm này rất hữu ích và hữu ích cho bạn!

Gửi yêu cầu

Mô tả Sản phẩm

Chờ đợi sự phân lập sắt cân bằng sắt Y-strainer giúp lọc vật chất hạt. Bộ lọc loại Y chứa nhiều giao diện có ren để kết nối các điểm PT, cổng xả và phụ kiện. Ngoài ra, nó cũng đi kèm với một bộ lọc đục lỗ bằng thép không gỉ tích hợp. Thiết kế nghiêm ngặt này là cơ sở cho sự an tâm của bạn!

Nguyên tắc làm việc

Khi chất lỏng xâm nhập vào chất lỏng Y sắt Ductle Y-Strainer từ đường ống, trước tiên nó chảy vào khoang hình chữ "". Theo tác động của bộ lọc, các tạp chất bị chặn ở bên ngoài bộ lọc, trong khi chất lỏng sạch đi qua bộ lọc vào ổ cắm bộ lọc và tiếp tục chảy trong đường ống. Khi quá trình lọc tiếp tục, các tạp chất dần dần tích tụ trên bề mặt bộ lọc. Khi bộ lọc bị tắc ở một mức độ nhất định, chênh lệch áp suất giữa đầu vào và đầu ra sẽ tăng lên, ảnh hưởng đến dòng chảy bình thường của chất lỏng. Tại thời điểm này, bộ lọc cần được làm sạch hoặc thay thế.

Tiêu chuẩn thực hiện-ắt Y-Strainer
Tiêu chuẩn thiết kế	API 6D, EN1074
Tiêu chuẩn mặt bích	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Sự liên quan	NPT, RF, FF, RTJ, BW, SW
Kiểm tra chấp nhận	Lửa 598 EN12266
Chiều dài cấu trúc	API6D/ASME B16.10/EN558
Xếp hạng áp suất và nhiệt độ	ASME B16.34
Kiểm tra lửa	Chuyến bay 6FA FILE607
Tiêu chuẩn rò rỉ thấp	ISO 15848-1, API 622
Thiết kế chống ăn mòn	NACE MR 0175
Ứng dụng-ing-strainer sắt
Kích cỡ	NPS 1/4 ~ NPS 12 ″ Dn6 ~ DN300
Phạm vi áp suất	CL125 ~ CL150 PN10 ~ PN25
Phạm vi nhiệt độ	-20 ~ 300
Ứng dụng	Nước lạnh, nước nóng (nhiệt độ thường là ≤120, cần chú ý đến độ ổn định nhiệt của gang); Nước trong nước, nước lưu hành công nghiệp, nước lửa, không khí nén (áp suất là ≤1,6MPa để tránh áp lực quá mức của gang); Khí không ăn mòn (như nitơ, carbon dioxide, v.v.); Dầu bôi trơn, dầu thủy lực (dầu không ăn mòn, niêm phong cần phải được xác minh); Nên tránh nhiên liệu có độ nhớt thấp (như động cơ diesel, tiếp xúc lâu dài với dung môi mạnh).
Thân van	Gang
Lọc	F304, F304L, F316, F316L, dây sắt mạ kẽm, dây đồng

Đặc điểm hiệu suất

Chất căng Y Iron Y-s-strainer có thể lấy tên của nó từ cấu trúc hình chữ "y" của nó, được thiết kế để đảm bảo dòng chất lỏng trơn tru trong bộ lọc và giảm khả năng chống dòng chảy. Nó thường có thiết kế có thể tháo rời, chẳng hạn như các kết nối mặt bích hoặc ren, cho phép dễ dàng làm sạch hoặc thay thế màn hình bộ lọc khi nó bị tắc nghẽn chỉ đơn giản là tháo rời các kết nối tương ứng cho phép duy trì nội thất dễ dàng. Với cấu trúc đơn giản và các tùy chọn cài đặt linh hoạt, bộ lọc này có thể được gắn theo chiều ngang hoặc chiều dọc theo bố cục đường ống. Hơn nữa, thiết kế có thể tháo rời của nó tạo điều kiện bảo trì thuận tiện: Các nhà khai thác có thể dễ dàng tháo rời bộ lọc để làm sạch hoặc thay thế màn hình mà không cần các công cụ đặc biệt, do đó giảm cả chi phí bảo trì và độ phức tạp.

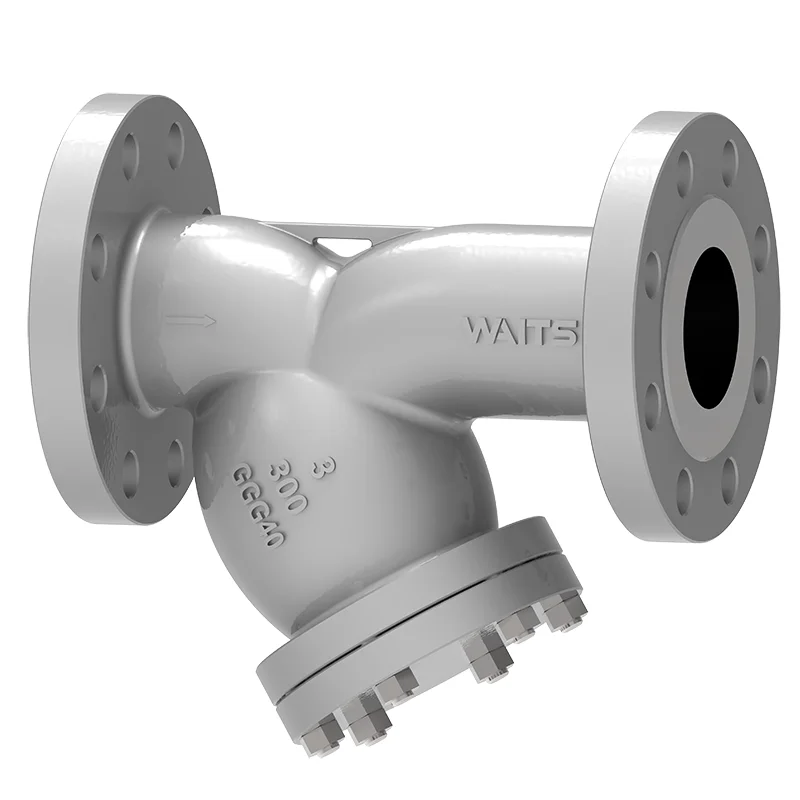

Ductile Iron Y Strainer
