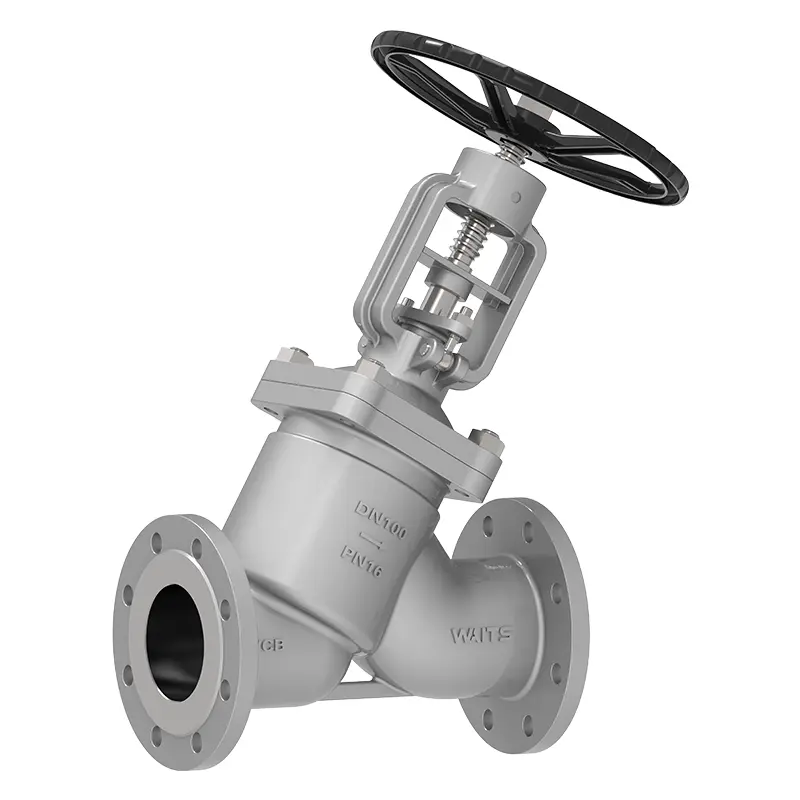

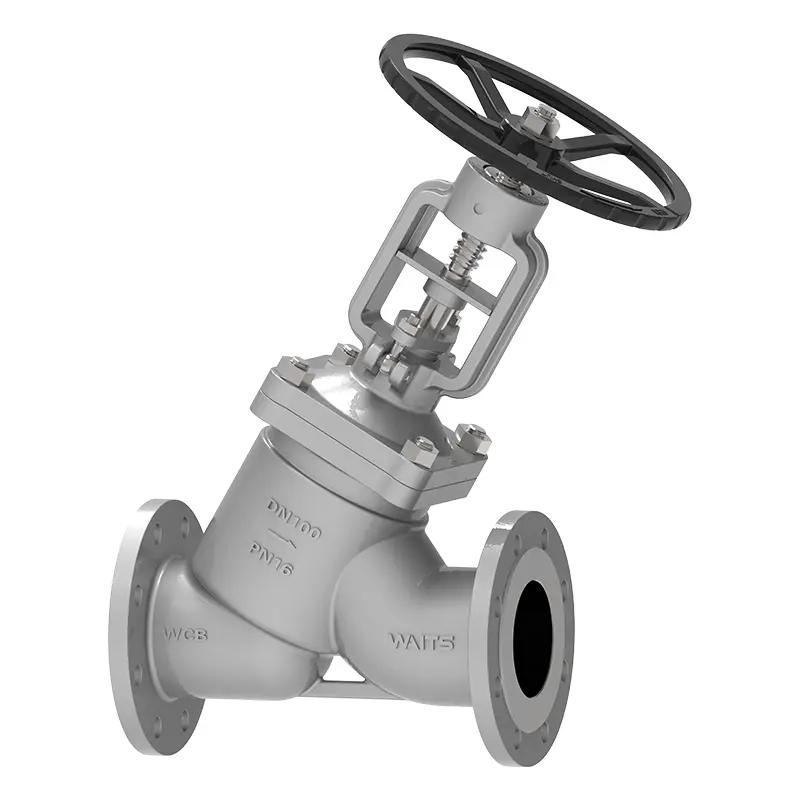

Y Bellows Globe Valve

Y Bellows Globe Valve áp dụng ống thổi kim loại và đóng gói thiết kế niêm phong kép. Khi bạn cần sử dụng các van ở áp suất cao, nhiệt độ cao và môi trường ăn mòn, bạn có thể xem xét van Waits Valve. Cấu trúc nhỏ gọn của nó rất dễ bảo trì, có thể giảm thời gian chết và chi phí, và tạo thu nhập cho bạn!

Gửi yêu cầu

Mô tả Sản phẩm

Van Waits Chất lượng cao Y Bellows Globe Valve áp dụng kênh dòng chảy nghiêng "Y" bên trong, làm giảm đáng kể khả năng chống lỏng, làm cho nó trở thành một van tốt cho độ nhớt cao hoặc phương tiện hóa rắn dễ dàng. Nó sử dụng ống thổi kim loại thay vì đóng gói truyền thống để ngăn ngừa rò rỉ phương tiện truyền thông một cách hiệu quả. Thân van áp dụng áp suất để đẩy đĩa van hình nón vào ghế van. Bề mặt niêm phong được hàn bằng hợp kim sao, có thể khiến bạn không bị rò rỉ ngay cả dưới áp suất cao. Thiết kế hình nón của đĩa van cũng có "hiệu ứng chà" để tự động loại bỏ các tạp chất trên bề mặt niêm phong.

Tiêu chuẩn thực hiện-Y Bellows Globe Valve
Tiêu chuẩn thiết kế	DIN3356 /BS1873 /ASME B16.34
Tiêu chuẩn mặt bích	EN1092-1/2 ASME B16.5/ASME B16.47-A/B
Sự liên quan	RF/FF/RTJ
Kiểm tra chấp nhận	Và 12266 API598
Chiều dài cấu trúc	EN558
Xếp hạng áp suất và nhiệt độ	ASME B16.34
Kiểm tra lửa	API607 API6FA
Tiêu chuẩn rò rỉ thấp	API 622
Thiết kế chống ăn mòn	NACE MR 0175
Ứng dụng-Y Bellows Globe Valve
Kích cỡ	DN15 ~ DN500
Phạm vi áp suất	PN16 ~ PN420
Phạm vi nhiệt độ	-40 350
Ứng dụng	Các sản phẩm dầu nhiệt độ cao, khí đốt tự nhiên, khí hóa lỏng, đường ống hơi nước, bể lên men, v.v. trong các nhà máy lọc dầu
Chế độ ổ đĩa	Tay cầm, bánh răng vát, điện, khí nén, v.v.
Thân van/nắp van	Rồi rèn: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Đoạn đúc: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Bề mặt niêm phong	Cơ thể, thân bọc hợp kim dựa trên sắt, mặc hợp kim dựa trên cứng
Thân van	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Van thân	Hợp kim đồng
Que	Đóng gói than chì linh hoạt, graphit amiăng, polytetrafluoroetylen ...

Tính năng sản phẩm

1. Y Bellows Globe Valve áp dụng ống thổi kim loại và đóng gói Dấu hiệu đôi để đảm bảo rò rỉ bằng không và cải thiện sự an toàn.

2. Làm bằng các vật liệu chống ăn mòn như thép không gỉ, nó phù hợp cho các phương tiện ăn mòn khác nhau.

3. Thiết kế kênh dòng chảy loại Y, Thiết kế kênh dòng chảy tối ưu hóa giảm điện trở, cải thiện hiệu quả chất lỏng và giảm mức tiêu thụ năng lượng.

Ứng dụng

Hệ thống dầu nóng, hệ thống hơi nước, hệ thống nước nóng và lạnh, v.v.

Thuận lợi

1. Yếu tố niêm phong Bellows. Thành phần chính của van dừng kín là ống thổi kim loại. Đó là kết nối giữa nắp van và thân van, áp dụng quy trình hàn cuộn tự động. Các ống thổi kim loại ngăn ngừa rò rỉ một phần của thân van.

3. Y Bellows Globe Valve có thể bôi trơn trực tiếp thân van, đai ốc và tay áo.

Y Bellows Globe Valve
