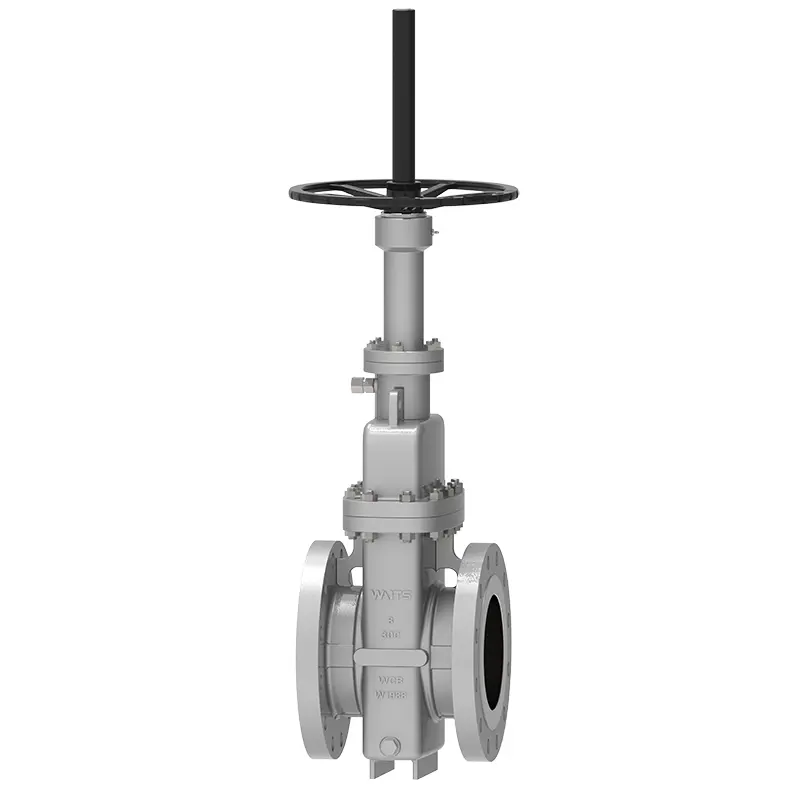

Van cổng phẳng đĩa đơn

Van cổng phẳng đĩa đơn của Waits là một sản phẩm có niêm phong đáng tin cậy và hoạt động thuận tiện. Là một nhà cung cấp chuyên nghiệp có kinh nghiệm, các sản phẩm của chúng tôi có khả năng chống hao mòn và chống ăn mòn, đóng vai trò chính trong các dự án vận chuyển đường ống khí đốt tự nhiên ở Bắc Mỹ và đảm bảo sự an toàn của rò rỉ dầu trong một số vận chuyển dầu ở Trung Đông và Đông Nam Á.

Gửi yêu cầu

Mô tả Sản phẩm

Van cổng phẳng đĩa đơn là một van trượt với cổng song song làm phần đóng. Phần đóng của nó là một cổng duy nhất, và lực ép của cổng vào ghế van được điều khiển bởi áp suất trung bình tác động lên cổng nổi hoặc ghế van nổi. Van cổng phẳng được phát triển và sản xuất bởi Waits có các đặc điểm của độ đàn hồi và tải trước, ghế van cấu trúc với niêm phong đồng thời ghế niêm phong ngược dòng và hạ nguồn, ghế van với chức năng tự làm sạch, và bộ truyền động van và van là độc lập. Theo yêu cầu của khách hàng, cổng có thể được chia thành các loại có lỗ hổng, mà không có lỗ hổng, cổng điều chỉnh, v.v.

Tiêu chuẩn thực hiện

Tiêu chuẩn thiết kế	API 6D, Gost
Tiêu chuẩn mặt bích	ASME B16.5 ASME B16.25
Kết nối kết thúc	RF, BW, RTJ, v.v.
Kiểm tra & Kiểm tra	API 598, Gost
Mặt đối mặt	Asme B16.10, Gost
Xếp hạng áp suất và nhiệt độ	API6D
Thử nghiệm chống cháy	API607, API6FA
Tiêu chuẩn rò rỉ thấp	ISO 15848-1, API 622
Thiết kế chống ăn mòn	Nace Mr 0103, Nace Mr 0175

Ứng dụng

Kích cỡ	2 "-60", DN50-DN1500
Xếp hạng áp lực	Lớp 150-2500, PN10-PN420
Nhiệt độ hoạt động	-29 ° C ~ 300 ° C.
Phạm vi ứng dụng	Nước máy, nước thải, xây dựng, dầu mỏ, công nghiệp hóa chất, thực phẩm, y học, dệt may, điện, đóng tàu, luyện kim, hệ thống năng lượng, v.v.
Nhà điều hành	HW, thiết bị, điện, khí nén, v.v.
Vật liệu cơ thể	Thép carbon, thép không gỉ, thép không gỉ song công, thép hợp kim, monel, đồng Al, v.v.
Tấm van/ghế van	WCB, LCB, CF8, CF8M, CF3, CF3M+D507, STL
Thân van	F6A F304 F316 F51 F53 MONEL K500
Van thân	Hợp kim đồng
Đóng gói	Đóng gói than chì linh hoạt, graphit amiăng, polytetrafluoroetylen ...

Tính năng hiệu suất

Có ba loại cấu trúc cơ thể van: đúc, hàn và rèn.
Van cổng phẳng đĩa đơn áp dụng một cấu trúc có con dấu O-ring và ghế van nổi có tải trước, làm cho van cổng phẳng được niêm phong hai chiều ở đầu vào và đầu ra. Và mô -men xoắn mở và đóng của cấu trúc này chỉ là 1/2 của một van thông thường, do đó van có thể dễ dàng mở và đóng. Ghế van áp dụng một vòng niêm phong mềm, có một con dấu đôi của bề mặt niêm phong mềm cho kim loại và kim loại với kim loại, và bề mặt niêm phong mềm cũng lau sạch bụi bẩn cổng. Có một van phun dầu mỡ ở một bên của van, và dầu mỡ đi vào bề mặt niêm phong thông qua kim phun dầu mỡ và lỗ phun dầu mỡ của ghế van để đạt được hiệu quả của niêm phong khẩn cấp. Để mở rộng tuổi thọ dịch vụ, cổng được trang bị lỗ dẫn hướng để bảo vệ bề mặt niêm phong khỏi xói mòn trung bình và nó luôn phù hợp với bề mặt niêm phong cho dù van mở hoàn toàn hay đóng hoàn toàn. Khi van mở hoàn toàn, kênh van trơn tru và thẳng, hệ số điện trở dòng chảy cực kỳ nhỏ và hầu như không có tổn thất áp suất. Các đường ống có thể được làm sạch bằng một chất tẩy rửa ống.
Van cổng phẳng đĩa đơn này áp dụng cấu trúc đóng gói với khả năng tự niêm phong, không cần phải điều chỉnh thường xuyên và cực kỳ dễ mở và đóng. Hiệu suất niêm phong là đáng tin cậy và đóng gói được trang bị cấu trúc phun dầu nhủ phụ trợ, giải quyết vấn đề đóng gói các van chung có khả năng bị rò rỉ nhất. Khi van được đóng lại, áp suất cao trong khoang bên trong có thể được tự động dỡ xuống để đảm bảo sử dụng an toàn. Sản phẩm là một cấu trúc kín hoàn toàn với hiệu suất bảo vệ tốt và có thể được sử dụng trong điều kiện mọi thời tiết. Van được trang bị một chỉ báo vị trí để hiển thị vị trí mở và đóng của van. Loại tải hàng đầu có thể tiết kiệm thời gian và chi phí trong quá trình bảo trì.

Single Disc Flat Gate Valve
