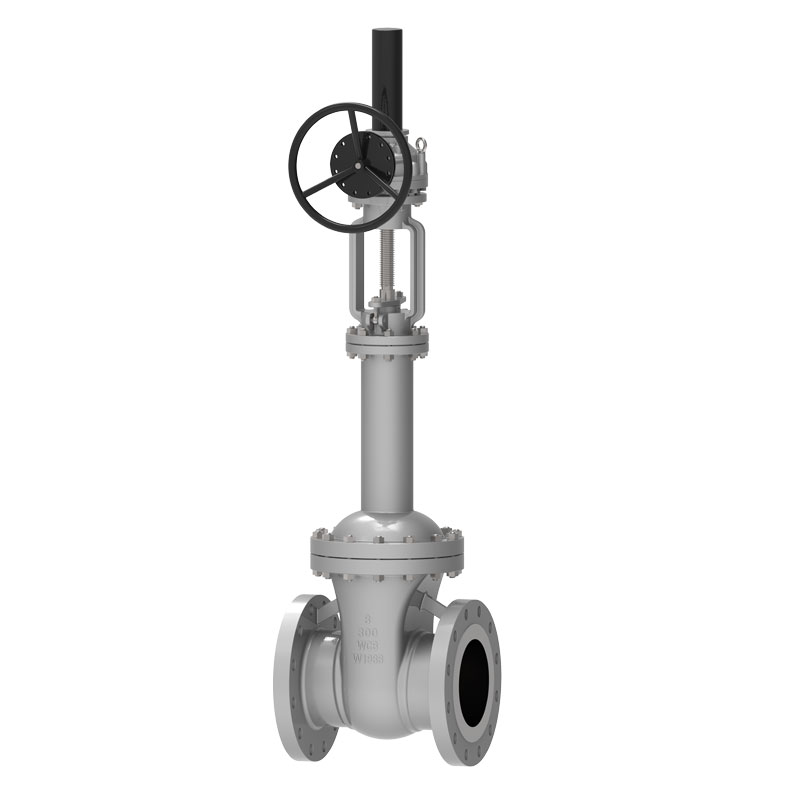

Van cổng ống thổi

Nếu bạn đang tìm kiếm van cổng ống thổi chất lượng cao, Waits có thể là sự lựa chọn đáng tin cậy của bạn. Là nhà sản xuất và cung cấp van có kinh nghiệm trong ngành, van cổng ống thổi do chúng tôi sản xuất được sử dụng rộng rãi trong sưởi ấm đô thị, truyền khí, đường ống hơi nước và các dự án bảo tồn nước quy mô lớn và đã được khách hàng ở nhiều nước ở Châu Âu và các nước trên thế giới công nhận. Trung Đông.

Gửi yêu cầu

Mô tả Sản phẩm

Van cổng ống thổi tạo thành một rào cản kim loại giữa môi trường chất lỏng và khí quyển thông qua hàn lăn tự động, đây là một thiết kế bảo vệ thân van khỏi bị rò rỉ.
Cấu trúc ống thổi được sử dụng bên trong, đầu dưới của ống thổi bằng thép không gỉ được hàn vào thân van để ngăn chất lỏng trong quá trình ăn mòn thân van. Đầu còn lại được đặt giữa thân van và nắp van để tạo thành vòng đệm tĩnh. Thiết kế niêm phong kép an toàn hơn. Nếu ống thổi bị hỏng, việc đóng gói thân van cũng sẽ tránh được rò rỉ.
Các ống thổi được hàn vào thân van để duy trì hiệu suất vận hành ổn định và tránh rung thân van do rung đầu van. Van cổng ống thổi thích hợp nhất cho các đường ống có hơi nước, dễ cháy, nổ, dầu nhiệt, độ tinh khiết cao, chất độc hại và các phương tiện khác.

Tiêu chuẩn thực hiện

Tiêu chuẩn thiết kế	DIN3356, ASME B16.34
Tiêu chuẩn mặt bích	DIN2543-2545, ASME B16.5, ASME B16.47
Phương thức kết nối	RF,
Kiểm tra và chấp nhận	DIN3230, API 598
Chiều dài kết cấu	DIN3203, ASME B16.10
Xếp hạng áp suất và nhiệt độ	ASME B16.34,
Thử nghiệm chống cháy	API607, API6FA
Tiêu chuẩn rò rỉ thấp	ISO 15848-1, API 622
Thiết kế chống ăn mòn	NACE MR 0103, NACE MR 0175

Ứng dụng

Kích cỡ	NPS 2”~ NPS 24” DN50~ DN600
Phạm vi áp suất	CL150~CL1500 PN10 ~ PN260
Phạm vi nhiệt độ	-20oC ~ 350oC
Phạm vi ứng dụng	Nước máy, nước thải, xây dựng, dầu khí, công nghiệp hóa chất, thực phẩm, y học, dệt may, điện, đóng tàu, luyện kim, hệ thống năng lượng, v.v.
Chế độ lái xe	Tay quay, bánh răng côn, điện, khí nén, v.v.
Thân van/vỏ van	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Hợp kim 20, Monel...
Bề mặt niêm phong	Thân, ốp thân hợp kim sắt, ốp hợp kim cứng
Thân van	F6A F304 F316 F51 F53 Monel K500
Đai ốc thân van	Hợp kim đồng
đóng gói	Than chì linh hoạt, bao bì amiăng than chì, polytetrafluoroethylene...

Tính năng hiệu suất

Thuận lợi
1. Van cổng ống thổi có cấu trúc hợp lý, hiệu suất bịt kín đáng tin cậy và hình thức đẹp;
2. Bề mặt bịt kín được hàn bằng hợp kim cứng gốc Co, có khả năng chống mài mòn, chống ăn mòn, chống ma sát và có tuổi thọ cao;
3. Thân van được tôi luyện và thấm nitơ trên bề mặt, có khả năng chống ăn mòn và ma sát tốt;
4. Thiết kế niêm phong kép được áp dụng và hiệu suất đáng tin cậy hơn;
5. Chỉ báo vị trí nâng thân van trực quan hơn;
6. Vật liệu của các bộ phận, kích thước số mặt bích và hàn đối đầu có thể được lựa chọn hợp lý theo tình hình thực tế hoặc yêu cầu của người dùng để đáp ứng các nhu cầu kỹ thuật khác nhau.

Đặc trưng:
1. Thiết kế niêm phong kép là bao bì ống thổi + thân van. Nếu ống thổi bị hỏng, việc đóng gói thân van cũng sẽ tránh được rò rỉ;
2. Không mất chất lỏng và mất năng lượng thấp;
3. Tuổi thọ dài, giúp giảm số lần bảo trì;
4. Ghế van trung bình khí sử dụng vật liệu bịt kín mềm PTFE, giúp cải thiện khả năng bịt kín của van cổng ống thổi;
5. Ghế van sử dụng một con dấu cứng hình nón, chịu được nhiệt độ cao và có độ kín khí tốt;
