Van ba lá khí nén

Waits là một nhà sản xuất van ba lá khí nén với trụ sở toàn cầu tại Trung Quốc. Chúng tôi có thể cung cấp cho khách hàng trên thị trường thế giới một nguồn cung cấp ổn định và giá cả cạnh tranh. Kinh nghiệm công nghiệp phong phú và nhóm chuyên nghiệp giúp chúng tôi cải thiện hơn nữa chất lượng sản phẩm và mức độ dịch vụ liên quan. Các tiêu chuẩn sản xuất khác nhau có thể được sử dụng trong sản xuất, chẳng hạn như API6D/ISO17292/BS5351, v.v.

Gửi yêu cầu

Mô tả Sản phẩm

Van ba bằng khí nén là một van bóng bằng thép, thân van được rèn bằng vật liệu chất lượng cao, bóng được lắp đặt, và mặt bích và cổ giữa được kết nối bằng bu lông. Các mặt thượng nguồn và hạ lưu của ghế van là các hiệu ứng piston đơn, với chức năng DBB. Đồng thời, con dấu giữa ghế van và bóng có ba cấu trúc: cấu trúc con dấu mềm truyền thống, cấu trúc niêm phong vòng tam giác và cấu trúc dấu cứng.

Tiêu chuẩn thực hiện

Tiêu chuẩn thiết kế	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Tiêu chuẩn mặt bích	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Phương thức kết nối	RF ， RTJ, BW
Kiểm tra và chấp nhận	API598, API 6D, BS12569;
Chiều dài cấu trúc	ASME B16.10, BS 558, BS12982, ISO 5752;
Mức áp suất và nhiệt độ	Asme B16.34 、
Yêu cầu phòng cháy chữa cháy	API6FA API607
Tiêu chuẩn rò rỉ thấp	ISO 15848-1, API 622
Thiết kế chống ăn mòn	Nace mr 0103 nace mr 0175

Ứng dụng

Kích cỡ	NPS 1, ~ 60, DN25 ~ DN1500
Phạm vi áp suất	Lớp150 ~ 2500 PN10-PN420
Phạm vi nhiệt độ	； -196 ℃ ~ +260
Phạm vi ứng dụng	Nước máy, nước thải, xây dựng, dầu mỏ, công nghiệp hóa chất, thực phẩm, y học, dệt may, điện, đóng tàu, luyện kim, hệ thống năng lượng, v.v.
Chế độ ổ đĩa	Turbine, khí nén, điện
Thân van	Thích A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Đóng vật A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Quả bóng	Sphere ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Vòng hỗ trợ ghế van	Vòng hỗ trợ chỗ ngồi CS CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Van chèn ghế	PTFE, RPTFE, NYLON, DEVLON, PEEK
Thân van	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4ph

Tính năng hiệu suất

1. Thân van được thiết kế để xem xét cho hoạt động không phù hợp có thể, do đó, một thiết kế có thể ngăn chặn thân van bật ra khỏi thân van được áp dụng.

2. Van ba bóng khí nén có các thiết bị chống cháy và chống tĩnh, ổn định hơn và an toàn hơn trong các tình huống đặc biệt.

3. Cổng tiêm dầu mỡ khẩn cấp được cung cấp tại các điểm niêm phong của ghế van và thân van. Trong điều kiện niêm phong bình thường, dầu mỡ niêm phong không được dựa vào, nhưng một khi bề mặt niêm phong bị hư hại và rò rỉ, việc niêm phong dầu mỡ có thể được tiêm để sửa chữa khẩn cấp. Mỗi cổng phun dầu mỡ được trang bị van phun dầu mỡ và van kiểm tra trước khi bị đóng.

4. Một van thoát nước được lắp đặt ở dưới cùng của thân van để xả và thoát nước của khoang van; Một van xả được lắp đặt ở đầu thân van để xả trực tuyến và làm sạch khoang van. Van thoát nước và van xả có thể là van cách ly hoặc các khớp xả đặc biệt.

5. Sản phẩm được trang bị một tấm kết nối để phù hợp với các thiết bị ổ đĩa khác nhau.

6. Vật liệu cuối van có thể được điều chỉnh theo loại vật liệu cụ thể của đường ống của người dùng. Nếu đó là một van có tay áo ở cả hai đầu, chiều dài của tay áo có thể đảm bảo rằng hoạt động hàn tại chỗ không ảnh hưởng đến vật liệu niêm phong.

7. Thiết kế chôn cất trực tiếp được thông qua. Đối với loại van chôn trực tiếp này, thân van cần được kéo dài theo dự án để tạo điều kiện cho hoạt động trên mặt đất, và mở rộng từ đường ống xuống đất để làm đầy dầu mỡ, xả nước thải và các thiết bị thông hơi. Chiều cao của van chôn trực tiếp được cung cấp bởi khách hàng.

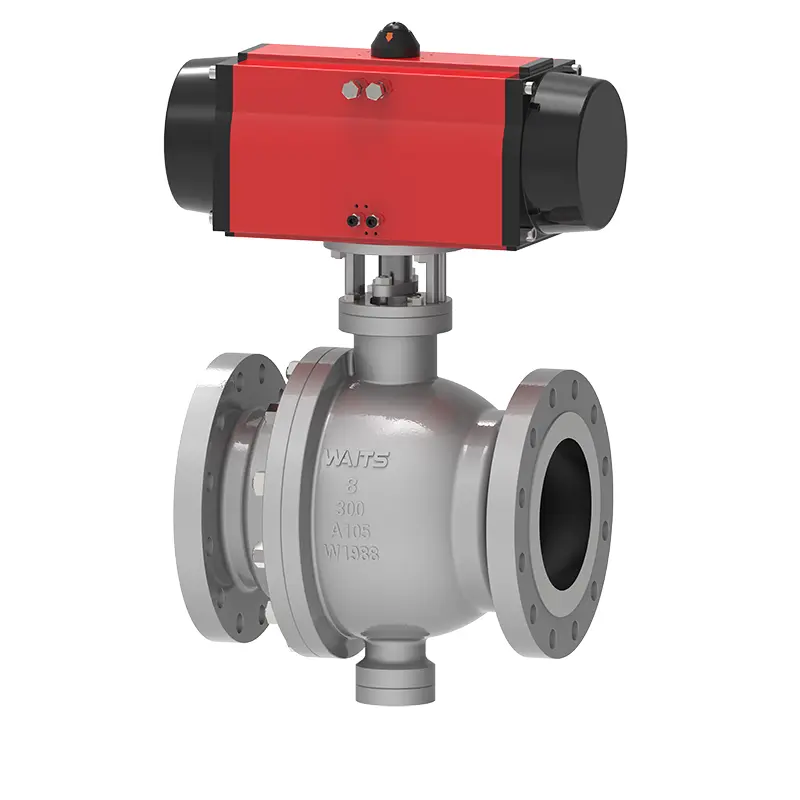

Pneumatic Trunnion Ball Valve
