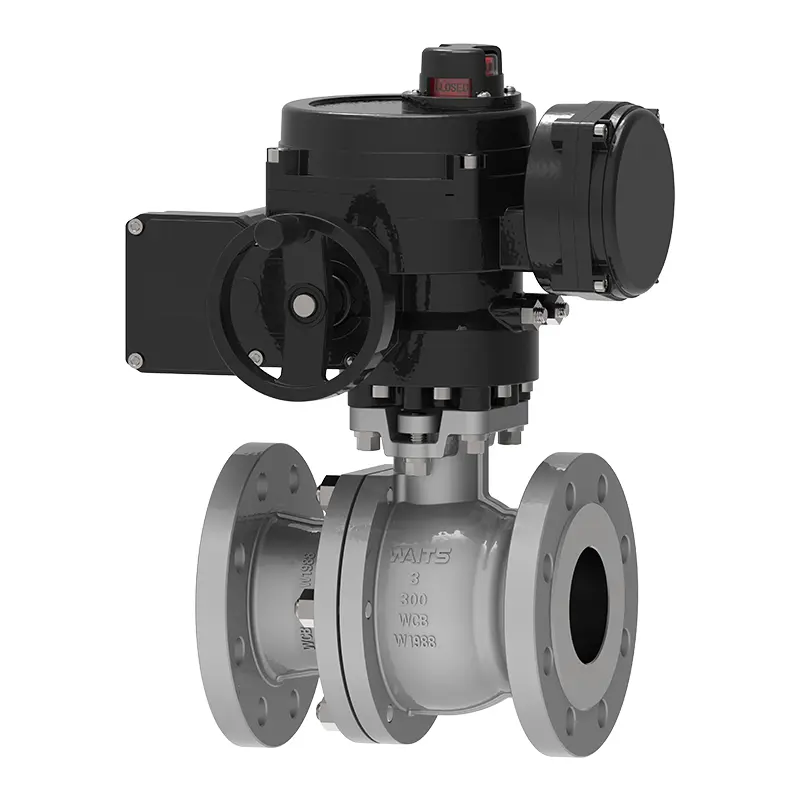

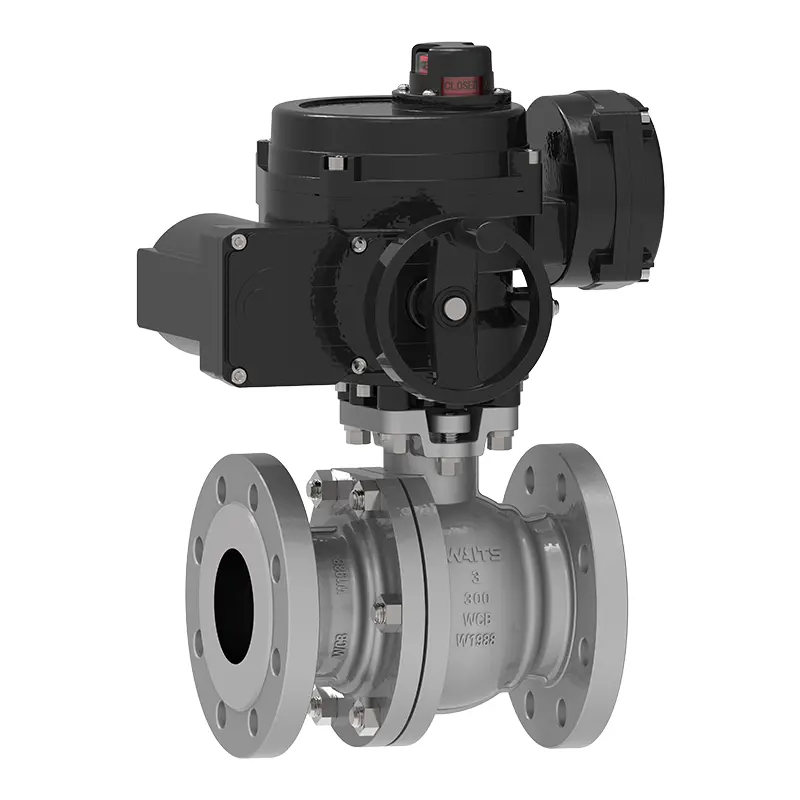

Van bóng nổi mặt bích hai mảnh

Các nhà thiết kế van Waits của Van bóng nổi hai mảnh mặt điện được thiết kế đặc biệt một van bóng nổi hai mảnh đáng tin cậy, thuận tiện và bền bỉ với thân xe hai mảnh. Được thiết kế theo API 608 và lửa được thử nghiệm để đáp ứng các tiêu chuẩn API 607. Valve Waits có thể tùy chỉnh các sản phẩm van hiệu suất cao theo nhu cầu đặc biệt của khách hàng.

Gửi yêu cầu

Mô tả Sản phẩm

Valve Waits Bag Breated Ball Ball Ball Valve bao gồm hai thành phần cơ thể van, bóng nổi và thiết kế đầu vào. Cấu trúc của nó nhỏ gọn và đơn giản, với kích thước nhỏ và yêu cầu không gian cài đặt thấp. Hai thân van được cố định bằng các bu lông mặt bích, trọng lượng nhẹ, dễ vận chuyển và lắp đặt. Van được điều khiển bởi một thiết bị điện, có thể điều khiển và đóng nhanh và đóng nhanh và chính xác. Các vật liệu niêm phong có thể được sử dụng trong các phạm vi áp suất và nhiệt độ khác nhau, bao gồm Teflon, PPL, Peek, Delrin, v.v.

Tiêu chuẩn thực hiện-Van bóng nổi hai mảnh bằng điện
Tiêu chuẩn thiết kế	6d/lửa 608, BS5351
Tiêu chuẩn mặt bích	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Phương thức kết nối	RF
Kiểm tra và chấp nhận	Lửa 598, EN12266
Chiều dài cấu trúc	API6D/ASME B16.10/EN558
Xếp hạng áp suất và nhiệt độ	ASME B16.34
Thử nghiệm chống cháy	Lửa 6FA, lửa 607
Tiêu chuẩn rò rỉ thấp	ISO 15848-1, API 622
Thiết kế chống ăn mòn	NACE MR 0175

Ứng dụng-Van bóng nổi hai mảnh bằng điện
Kích cỡ	NPS 2 ″ ~ NPS 4 DN50 ~ DN100
Phạm vi áp suất	CL150 ~ CL2500 PN10 ~ PN260
Phạm vi nhiệt độ	-20 ~ 400
Phạm vi ứng dụng	Áp dụng cho các môi trường khác nhau như nước, hơi nước, dầu, khí hóa lỏng, khí tự nhiên, khí than, axit nitric, axit axetic, môi trường oxy hóa, urê, v.v.
Chế độ ổ đĩa	Truyền thủy lực, khí nén, điện, thủ công và sâu.
Thân van/nắp van	Rèn: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Đoạn đúc: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Bề mặt niêm phong	PTFE gia cố, para-polyphenylen (RPTFE, ppl), kim loại
Thân van	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Quả bóng	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Que	AMiBESTOS GRATERITE, Graphite linh hoạt, Polytetrafluoroetylen, Hợp kim dựa trên sắt

Lợi thế kỹ thuật sản phẩm

1. Thiết kế hiện tượng, xây dựng nhẹ và bảo trì mô -đun.

2. Cơ chế niêm phong trong các tùy chọn cho bề mặt niêm phong hợp kim cứng hoặc PTFE, chống xói mòn hạt và chất lỏng ăn mòn.

3. Vận hành mô -men xoắn để mở/đóng hiệu quả.

4.DEAL cho hóa chất, dầu (kháng lưu huỳnh), công suất (nhiệt độ cao) và các ngành công nghiệp thực phẩm/dược phẩm (bề mặt đánh bóng vệ sinh).

5. Bảo vệ hiệu ứng: Tăng cường độ tin cậy lâu dài trong môi trường khắc nghiệt.

Đặc trưng

Van bóng nổi hai mảnh mặt điện áp dụng thiết kế chống cháy. Khi các vật liệu phi kim loại bị hỏng do nhiệt độ cao, áp suất trên trong đường ống đẩy bóng vào môi van kim loại, cắt giảm môi trường và tránh rò rỉ bên trong.

Thiết kế chống mờ giữ trục an toàn ở bất kỳ áp suất nào.

Thiết bị khóa là tùy chọn và có thể cung cấp bảo vệ hệ thống bằng cách ngăn chặn sự sai lệch

Tấm đệm lắp bộ truyền động ISO5211, dễ tháo rời và bảo trì, và cũng có thể được sử dụng với các bánh răng bị mòn, bộ truyền động điện hoặc bộ truyền động khí nén, v.v.

Thiết kế tay cầm có thể tháo rời rất dễ vận hành và van cũng dễ dàng lắp ráp với bộ truyền động và phụ kiện cho các ứng dụng chuyển đổi hoặc điều khiển.
