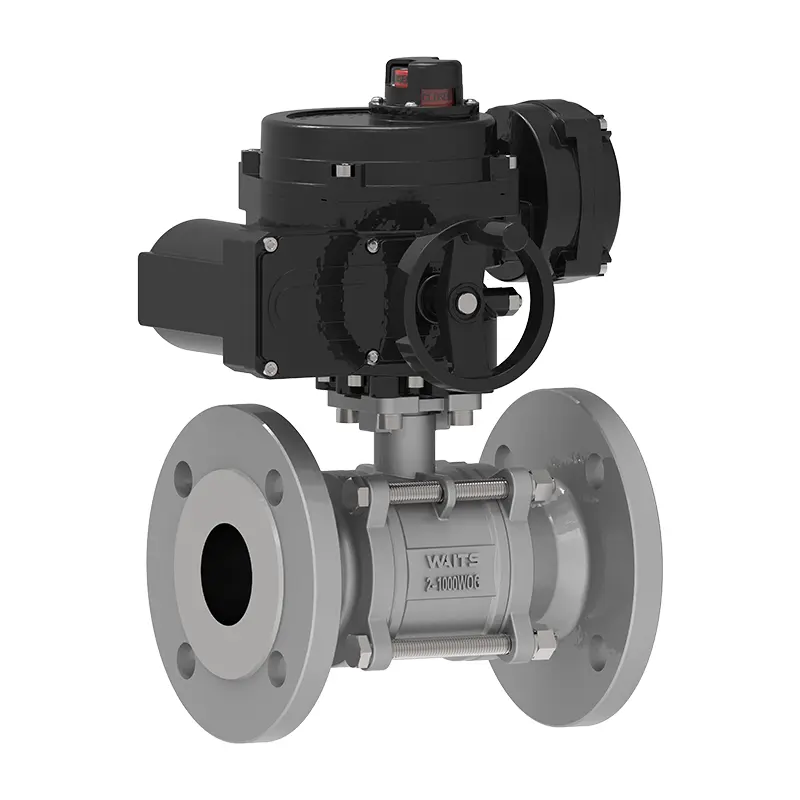

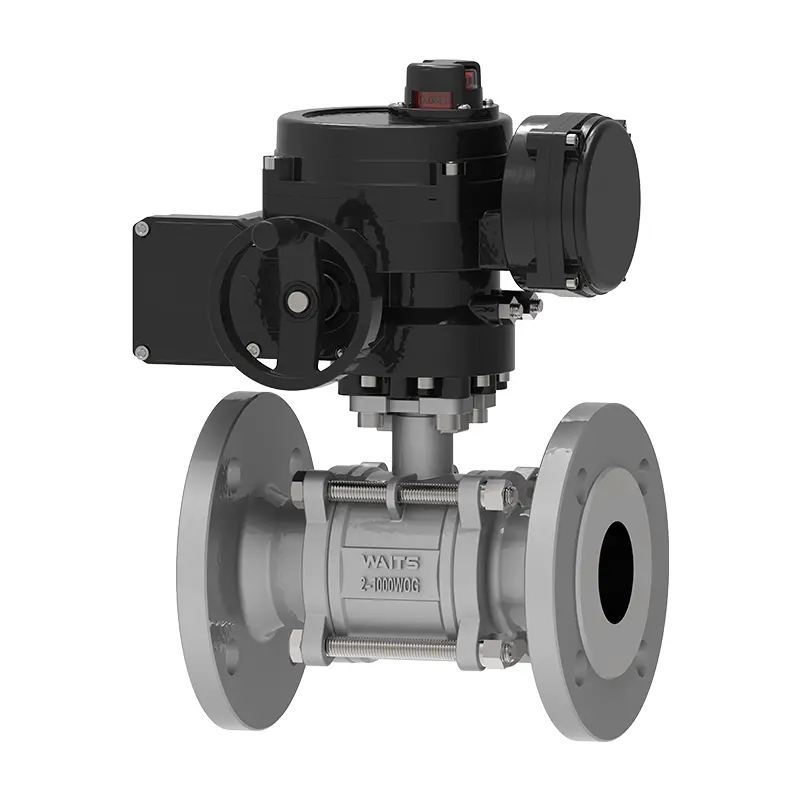

Van bóng nổi mặt bích ba mảnh

Van Valve Valve điện ba mảnh có mặt bích có độ bền cao, được điều khiển thông minh và đạt được tự động hóa dòng chảy hiệu quả. Từ tư vấn kỹ thuật tiền bán hàng và lập kế hoạch giải pháp đến cài đặt, vận hành, bảo trì và sửa chữa sau bán hàng, Valve Valve cũng có thể thiết kế van bóng hai mảnh với giá đỡ để tạo điều kiện cho các ứng dụng tự động hóa. Valve Waits đã thiết lập một hệ thống dịch vụ toàn bộ chu kỳ hoàn chỉnh.

Gửi yêu cầu

Mô tả Sản phẩm

Thân van của Van bóng nổi ba mảnh Van Van được chia thành ba phần và áp dụng thiết kế van bóng điện tiêu chuẩn. Phạm vi kích thước là NPS 2 ″ ~ NPS 4 DN50 ~ DN100 và áp suất làm việc WOG là CL150 ~ CL2500 PN10 ~ PN260. Chúng tôi cung cấp đầy đủ các van bóng ba mảnh với các kết nối cuối khác nhau, bao gồm các đầu có ren, đầu hàn mông, đầu hàn ổ cắm và kết nối Tri-kẹp.

Cấu trúc độc đáo của van Waits làm cho việc tháo rời và bảo trì thuận tiện hơn: Bóng và ghế van có thể được kiểm tra và thay thế mà không tháo rời đường ống, giúp giảm đáng kể độ khó và chi phí bảo trì. Về hiệu suất niêm phong, cấu trúc ba mảnh cung cấp phân phối áp suất đồng đều hơn và có hiệu ứng niêm phong, trong khi chế độ truyền động điện thực hiện điều khiển tự động. Van này thường được sử dụng trong các kịch bản đường ống công nghiệp với tần suất bảo trì van cao và các yêu cầu niêm phong nghiêm ngặt.

Tiêu chuẩn thực hiện-Van bóng nổi ba mảnh bằng điện
Tiêu chuẩn thiết kế	6d/lửa 608, BS5351
Tiêu chuẩn mặt bích	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Phương thức kết nối	RF
Kiểm tra và chấp nhận	Lửa 598, EN12266
Chiều dài cấu trúc	API6D/ASME B16.10/EN558
Xếp hạng áp suất và nhiệt độ	ASME B16.34
Thử nghiệm chống cháy	Lửa 6FA, lửa 607
Tiêu chuẩn rò rỉ thấp	ISO 15848-1, API 622
Thiết kế chống ăn mòn	NACE MR 0175

Ứng dụng-Van bóng nổi ba mảnh ứng dụng
Kích cỡ	NPS 2 ″ ~ NPS 4 DN50 ~ DN100
Phạm vi áp suất	CL150 ~ CL2500 PN10 ~ PN260
Phạm vi nhiệt độ	-20 ~ 400
Phạm vi ứng dụng	Áp dụng cho các môi trường khác nhau như nước, hơi nước, dầu, khí hóa lỏng, khí tự nhiên, khí than, axit nitric, axit axetic, môi trường oxy hóa, urê, v.v.
Chế độ ổ đĩa	Truyền thủy lực, khí nén, điện, thủ công và sâu.
Thân van/nắp van	Rèn: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Đoạn đúc: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Bề mặt niêm phong	PTFE gia cố, para-polyphenylen (RPTFE, ppl), kim loại
Thân van	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Quả bóng	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Que	AMiBESTOS GRATERITE, Graphite linh hoạt, Polytetrafluoroetylen, Hợp kim dựa trên sắt

Cấu trúc cốt lõi và nguyên tắc làm việc

1. Cơ thể van bao gồm các phần bên trái, phải và trung gian được kết nối bởi các bu lông, cho phép tháo rời nhanh chóng để bảo trì và thay thế thành phần bên trong.

2. Quả bóng chuyển sang bề mặt niêm phong đầu ra dưới áp lực phương tiện, đạt được sự niêm phong hai chiều phù hợp cho các chu kỳ hoạt động thường xuyên.

3. Tích hợp một bộ truyền động điện quay phần tư hỗ trợ điều khiển quay 0 nhiệt90 ° để điều chỉnh dòng chảy hoặc các chức năng bật/tắt, tương thích trực tiếp với các hệ thống điều khiển công nghiệp.

Electric Three Piece Flanged Floating Ball Valve
