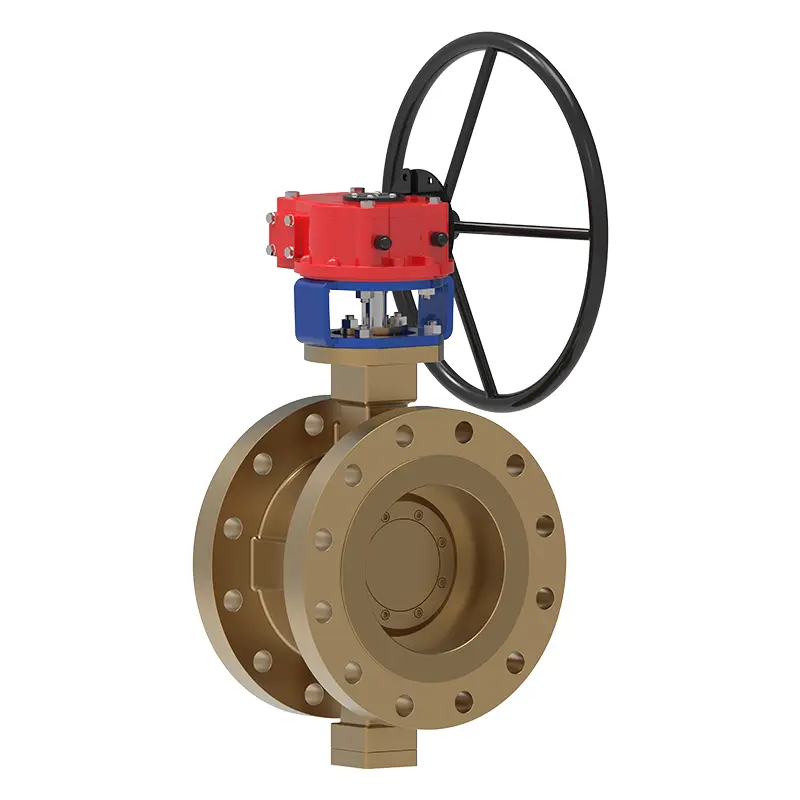

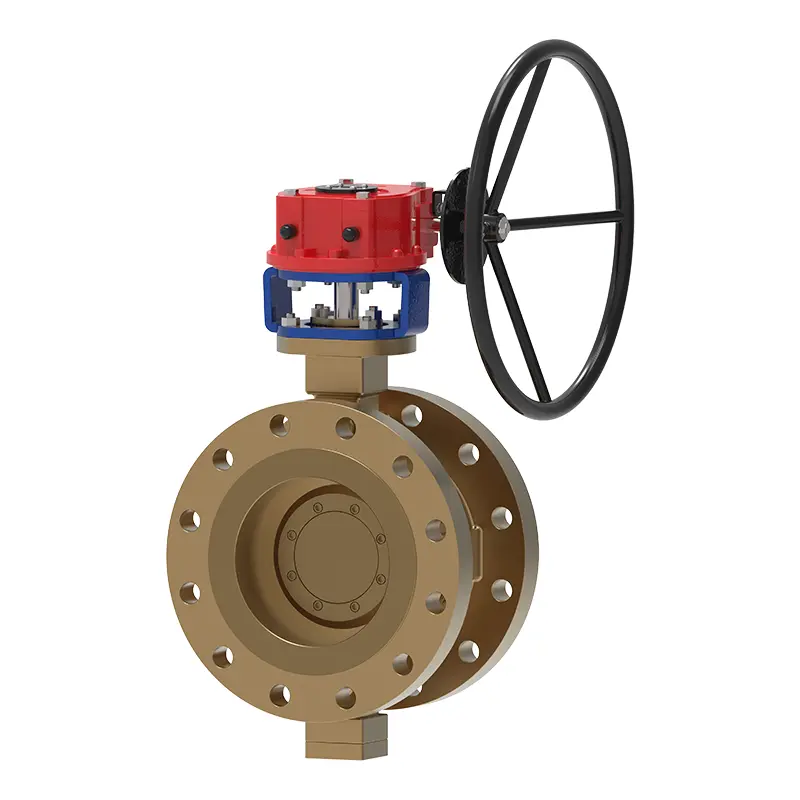

Van bướm mặt bích ba mặt bằng đồng

Van bướm mặt bích lệch tâm ba lớp bằng đồng Waits sử dụng thiết kế lệch tâm ba lớp để giảm mô-men xoắn và kéo dài tuổi thọ sử dụng. Thân van bằng đồng nhôm của nó có khả năng chống ăn mòn/chịu nhiệt độ cao và được trang bị kết nối mặt bích và nhiều chế độ truyền động, thích hợp cho việc kiểm soát chất lỏng hóa dầu/năng lượng. Với cấu trúc lệch tâm ba chiều này, van bướm luôn duy trì độ khít chặt giữa đĩa bướm và vòng đệm trong quá trình đóng mở.

Gửi yêu cầu

Mô tả Sản phẩm

Chào mừng bạn đến với van Waits, chúng tôi đã chọn nhiều loại Van bướm mặt bích ba mặt bích bằng đồng thương mại và công nghiệp cho bạn. Kết nối vấu giúp dễ dàng lắp đặt trong đường ống. Thích hợp cho HVAC, xử lý nước và xử lý hóa chất. Chúng phù hợp với hầu hết các quy trình công nghiệp, bao gồm xử lý nước và nước thải, khai thác mỏ, sản xuất điện, chế biến dầu, khí đốt, sản xuất thực phẩm, sản xuất hóa chất và nhựa và nhiều lĩnh vực khác.

Tiêu chuẩn thực hiện-Van bướm mặt bích ba mặt bích bằng đồng
Tiêu chuẩn thiết kế	API 609, EN593
Tiêu chuẩn mặt bích	ASME B16.5/ASME B16.47- A/B / EN1092-1/2
Sự liên quan	RF, RTJ, FF
Chấp nhận thử nghiệm	API 598 EN12266
Chiều dài cấu trúc	API 6D ASME B16.10 EN558
Xếp hạng áp suất và nhiệt độ	ASME B16.34
Thử lửa	/
Tiêu chuẩn rò rỉ thấp	ISO 15848-1, API 622
Thiết kế chống ăn mòn	NACE MR 0175

Ứng dụng-Van bướm mặt bích lệch tâm ba mặt bằng đồng
Kích cỡ	NPS 2”~ NPS 80” DN50~ DN2000
Phạm vi áp suất	CL150~CL600 PN10 ~ PN100
Phạm vi nhiệt độ	-15oC~425oC
Ứng dụng	Nó có thể được sử dụng trong nước biển, nước ngọt, hơi nước, dầu, khí tự nhiên, nguyên liệu hóa học, chất lỏng axit và kiềm và các phương tiện khác, đặc biệt là trong điều kiện làm việc có khả năng chống ăn mòn, nhiệt độ cao và áp suất cao.
Chế độ lái xe	Đòn bẩy thủ công, Vận hành bằng bánh răng, Kích hoạt bằng khí nén, Kích hoạt bằng điện
Thân van/Vỏ van	Al - Đồng
Bề mặt niêm phong	Thép không gỉ với than chì linh hoạt hoặc Stellite
Thân van	Thép không gỉ 316, 304 hoặc thép không gỉ cứng kết tủa,

Đặc tính hiệu suất

Van bướm mặt bích ba mặt lệch tâm bằng đồng là van cổng. Cổng có hình con bướm với trục giữa và một đĩa nối với trục giữa. Đĩa nằm bên trong thân van, trục trung tâm được nối với tay cầm bên ngoài thân van. Van bướm lệch tâm ba còn được gọi là van trục trung tâm ba lệch tâm. Vòng đệm bằng thép không gỉ composite được lắp đặt trên tấm bướm có thiết kế chống rò rỉ.

Ứng dụng

Được thiết kế cho hệ thống dằn và làm mát.

Van bướm mặt bích lệch tâm ba lớp bằng đồng thích hợp để xử lý nước biển trong hoạt động dầu khí và có độ bền cao.

Nhà máy khử muối

Hạ tầng cảng

Van bướm mặt bích lệch tâm ba mặt bằng đồng Waits vượt trội về hiệu suất bịt kín nhờ cấu trúc ba lệch tâm, đảm bảo độ mài mòn tối thiểu giữa đế và đĩa trong khi đạt được vòng đệm tự siết chặt đảm bảo không rò rỉ cho môi trường khí. Nó có khả năng chống chịu nhiệt độ cao, ăn mòn và mài mòn tốt, vì bản thân vật liệu đồng nhôm có khả năng chống ăn mòn và mài mòn mạnh mẽ, được tăng cường hơn nữa nhờ các cấu trúc bịt kín và bề mặt của vật liệu hợp kim chống ăn mòn và chống mài mòn, khiến nó phù hợp với môi trường khủng khiếp trong các ngành công nghiệp như luyện kim, điện, dầu khí, hóa chất và cấp/thoát nước cho đường ống xử lý phương tiện ăn mòn. Thân van, được thiết kế với cấu trúc ba lệch tâm, đảm bảo phân bổ lực hợp lý và mô-men xoắn vận hành thấp, cho phép đóng mở dễ dàng bằng các phương pháp truyền động bằng tay, bánh răng trục vít, khí nén hoặc điện. Với đường dẫn dòng chảy được thiết kế tốt mang lại diện tích dòng chảy lớn và hệ số cản dòng chảy thấp, nó giảm thiểu tổn thất áp suất trong đường ống, giảm mức tiêu thụ năng lượng của hệ thống và nâng cao hiệu quả tổng thể.
