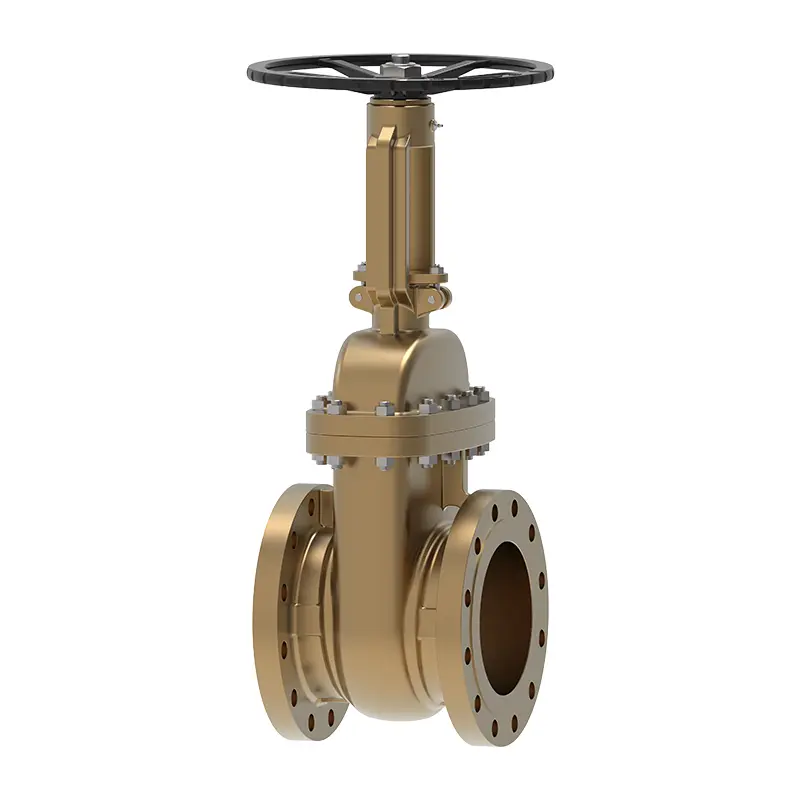

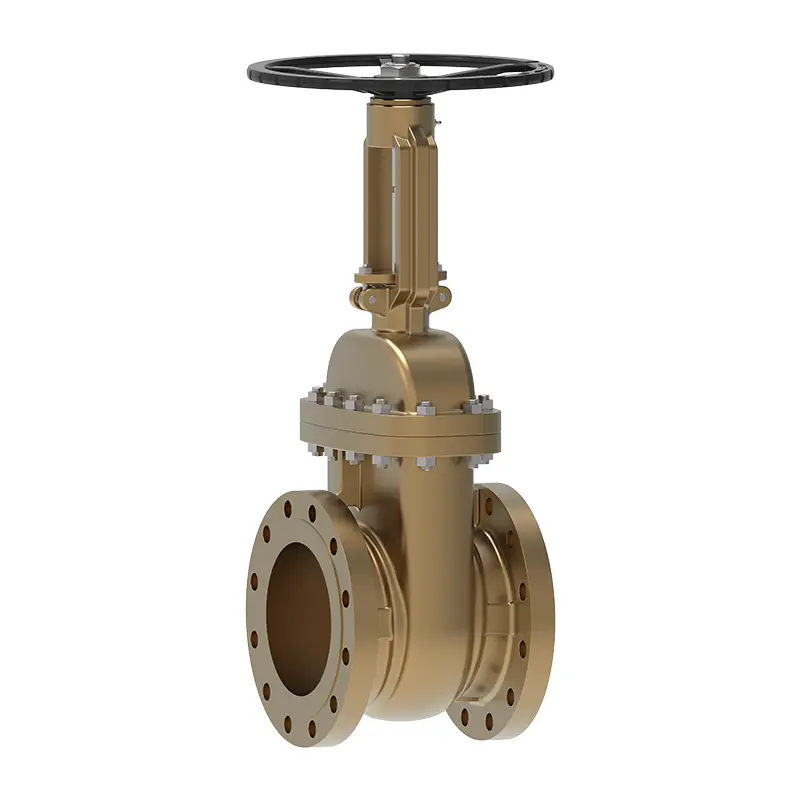

Van cổng Wedge bằng đồng

Valve Waits Valve Valve Cổng Wedge Valvebronze Valve áp dụng thân van bằng đồng, trang trí van bằng đồng, kết nối ren và nắp van theo thông số kỹ thuật ASTM B62. Nó cũng áp dụng thiết kế cổng nêm chính xác. Vật liệu bằng đồng nhôm cường độ cao có khả năng chống ăn mòn/hao mòn. Một loạt các phương pháp ổ đĩa/kết nối phù hợp cho các đường ống khác nhau.

Gửi yêu cầu

Mô tả Sản phẩm

Đối với van Waits, Van cổng Wedge bằng đồng bền, cổng được nâng dần và ra khỏi bề mặt niêm phong ghế của van bằng cách xoay bánh nhiệm hoặc lái thân van qua thiết bị truyền động. Phạm vi áp suất CL150 ~ CL300 PN10 ~ PN16. Van áp dụng hoạt động STEM tăng và được trang bị đĩa nêm chắc chắn. Không thích hợp cho nước uống. Chào mừng bạn đến gửi cho chúng tôi một tin nhắn để cho chúng tôi biết về nội dung tùy chỉnh, chúng tôi đang trực tuyến bất cứ lúc nào!

Nguyên tắc làm việc:
Khi chiều cao nâng cổng đạt khoảng 1 lần đường kính danh nghĩa của van, kênh chất lỏng không bị chặn và van được mở hoàn toàn. Trong sử dụng thực tế, đỉnh của thân van thường được sử dụng làm chỉ dẫn mở đầy đủ. Sau khi đạt đến vị trí trên cùng, bánh xe tay thường được chuyển 1/2 thành 1 lượt là vị trí mở thực tế hoàn toàn để ngăn khóa do thay đổi nhiệt độ. Khi bánh xe hoặc thiết bị truyền động được xoay theo hướng ngược lại, thân van điều khiển cổng xuống và bề mặt niêm phong cổng dần phù hợp với bề mặt niêm phong ghế của van. Việc niêm phong đạt được bằng cách ấn chặt cổng vào ghế van thông qua lực bên ngoài hoặc áp suất trung bình để ngăn chặn dòng chảy của môi trường.

Tiêu chuẩn thực hiện Van cổng Wedge-Tiêu chuẩn-Hàng
Tiêu chuẩn thiết kế	API600/API6D EN1074-1
Tiêu chuẩn mặt bích	ASME B16.5/ASME B16.47- A/B/EN1092
Sự liên quan	Rf.rtj, ff.bw.sw
Kiểm tra chấp nhận	API 598
Chiều dài cấu trúc	API 6D ASME B16.10 EN558
Xếp hạng áp suất và nhiệt độ	ASME B16.34
Kiểm tra lửa	Lửa 6FA 607
Tiêu chuẩn rò rỉ thấp	ISO 15848-1, API 622
Thiết kế chống ăn mòn	NACE MR 0175

Van cổng nêm Ứng dụng bằng đồng
Kích cỡ	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Phạm vi áp suất	CL150 ~ CL300 PN10 ~ PN16
Phạm vi nhiệt độ	-20 ~ 250
Ứng dụng	Áp dụng cho nước, nước biển, dầu, hơi nước, khí tự nhiên và chất lỏng ăn mòn yếu. Loại dấu cứng có thể xử lý các hạt chứa môi trường hoặc nhiệt độ cao.
Chế độ ổ đĩa	Hoạt động bằng tay, vận hành bánh răng, vận hành khí nén, vận hành điện, vận hành thủy lực
Thân van	Al - Đồng
Ghế van	EPDM, PTFE, NBR. Al - Đồng, Int+STL
Thân van	F304 -F316, AL - Đồng

Đặc điểm hiệu suất
Van cổng Wedge bằng đồng có kênh truyền thông thẳng bên trong thân van, có điện trở thấp và các phương tiện truyền thông chảy theo một đường thẳng có điện trở lưu lượng thấp, có thể làm giảm hiệu quả tổn thất áp suất hệ thống.
So với các van dừng, hướng chuyển động của cổng vuông góc với hướng dòng chảy của môi trường, làm cho việc mở và đóng dễ dàng hơn.
Môi trường có thể chảy theo cả hai hướng và không cần phải xem xét hướng dòng chảy của môi trường trong quá trình cài đặt, thuận tiện cho việc cài đặt và sử dụng trong các hệ thống đường ống khác nhau. Nó có hình dạng đơn giản và chiều dài cấu trúc tương đối ngắn, có lợi thế hơn trong các dịp mà không gian cài đặt bị hạn chế. Nó có khả năng xử lý sản xuất tốt và một loạt các ứng dụng.
Sản phẩm có thể được vận hành bằng tay; Thiết bị vận hành; Thuốc khí nén hoạt động; Vận hành điện; Thủy lực hoạt động
