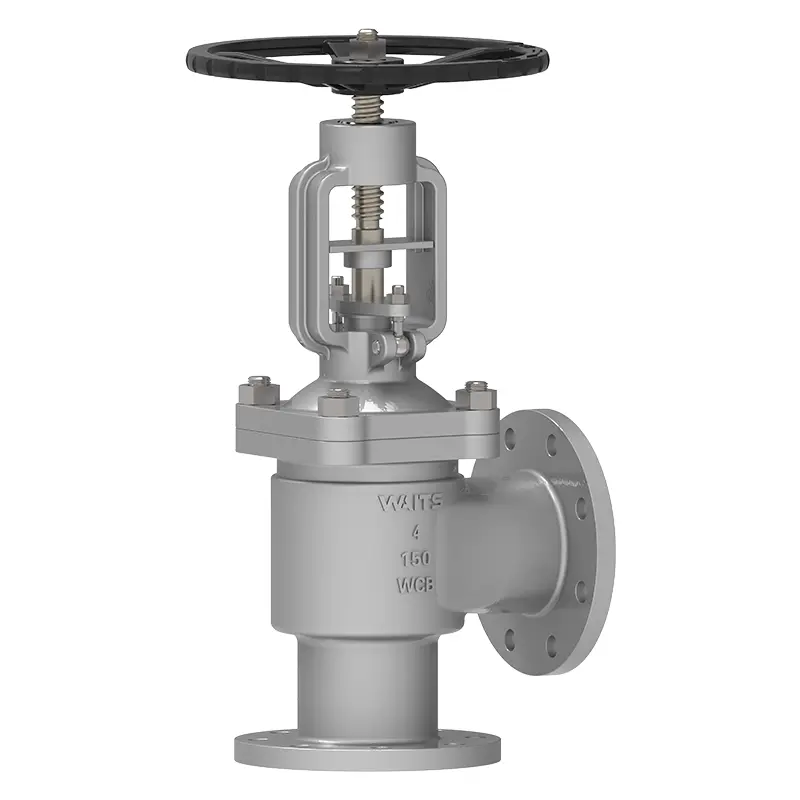

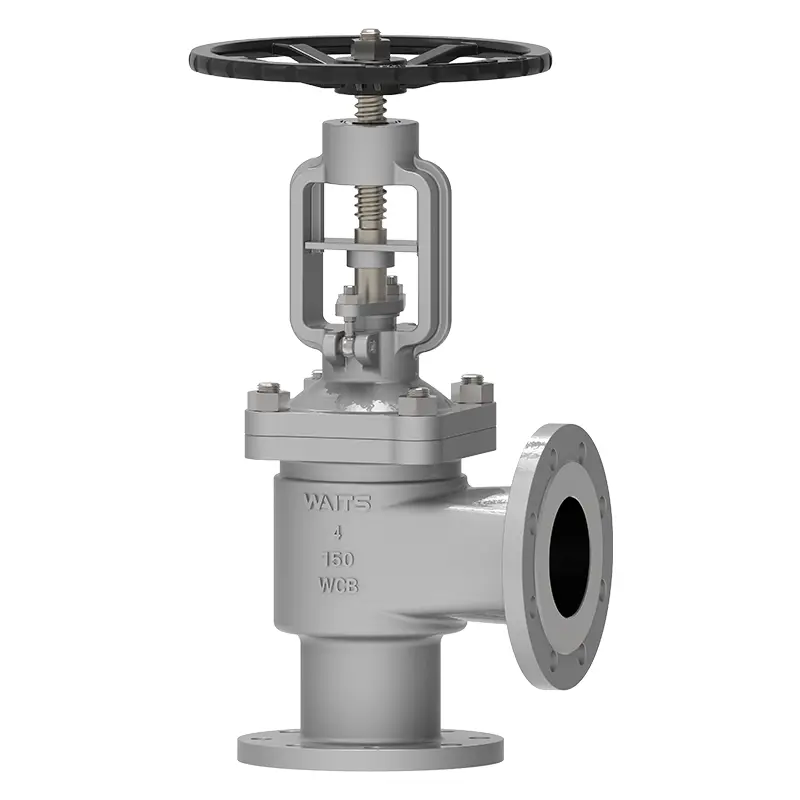

Góc ống thổi toàn cầu

Góc Bellows Globe Valve áp dụng công nghệ "niêm phong kép", bao gồm ống thổi kim loại và đóng gói, cung cấp bảo vệ kép. Thiết kế 90 độ của nó tiết kiệm không gian và có lưu lượng điện trở thấp, có thể làm giảm mức tiêu thụ năng lượng cho bạn. Chọn Valve Wats có nghĩa là chọn một đội trấn an.

Gửi yêu cầu

Mô tả Sản phẩm

Van Wats Valve Chất lượng cao Bellows Globe Valve áp dụng thiết kế 90 độ, cho phép chất lỏng thay đổi hướng theo góc vuông và điều khiển dòng chảy hoặc cắt chất lỏng bằng cách xoay thân van. Các ống thổi kim loại được sử dụng làm thành phần niêm phong chính bên trong thân van, kết hợp với đóng gói truyền thống. Đĩa van di chuyển tuyến tính dọc theo đường trung tâm của chất lỏng và ống thổi mở rộng hoặc hợp đồng phù hợp, cách ly chất lỏng khỏi môi trường bên ngoài và ngăn ngừa rò rỉ.

Các tiêu chuẩn thực hiện Bellows Globe Valve ‌
Tiêu chuẩn thiết kế	DIN3356 /BS1873 /ASME B16.34
Tiêu chuẩn mặt bích	EN1092-1/2/ASME B16.5/ASME B16.47-A/b
Sự liên quan	RF/FF/RTJ
Kiểm tra chấp nhận	Và 12266 API598
Chiều dài cấu trúc	EN558/ ASME B16.10
Xếp hạng áp suất và nhiệt độ	ASME B16.34
Kiểm tra lửa	API607 API6FA
Tiêu chuẩn rò rỉ thấp	API 622
Thiết kế chống ăn mòn	NACE MR 0175
Van đốt cháy góc ứng dụng
Kích cỡ	Dn15 ~ dn300 （nps½ "~ 12"）
Phạm vi áp suất	PN16 ~ PN160 （Class150 ~ 900）
Phạm vi nhiệt độ	-29+570
Ứng dụng	Chất lỏng axit/kiềm, khí tự nhiên hóa lỏng, dầu độ nhớt cao, mạng lưới đường ống ngầm, mô -đun tích hợp thiết bị, v.v.
Chế độ ổ đĩa	Tay cầm, thiết bị vát, điện, khí nén, v.v.
Thân van/nắp van	Rồi rèn: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Đoạn đúc: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Lõi van	Rèn: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, Đoạn đúc: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Bề mặt niêm phong	Cơ thể chính, cơ thể chính phủ hợp kim dựa trên sắt, bọc hợp kim dựa trên cứng
Thân van	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Van thân	Hợp kim đồng
Que	Đóng gói than chì linh hoạt, graphit amiăng, polytetrafluoroetylen ...

Đặc điểm hiệu suất

Cấu trúc của van đốt cháy góc làm cho nó đặc biệt phù hợp với các ứng dụng có yêu cầu độ tin cậy cao, chẳng hạn như xử lý hệ thống độc hại, dễ cháy hoặc ăn mòn.

Thuận lợi

1. Thành phần chính của van đốt cháy góc là ống thổi kim loại. Nó kết nối nắp van và thân van bằng hàn cuộn tự động. Các ống thổi kim loại đảm bảo rằng phần thân van không bị rò rỉ.

3. Thiết kế con dấu đôi (Bellows + Đóng gói). Các ống thổi và đóng gói ngăn ngừa rò rỉ và cung cấp hiệu ứng niêm phong tuyệt vời.

4. Góc ống thổi toàn cầu có thể bôi trơn trực tiếp thân van, đai ốc và tay áo.

5. Handgonomic Handwheel. Tuổi thọ dịch vụ lâu hơn và hoạt động dễ dàng hơn.

Angle Bellows Globe Valve
