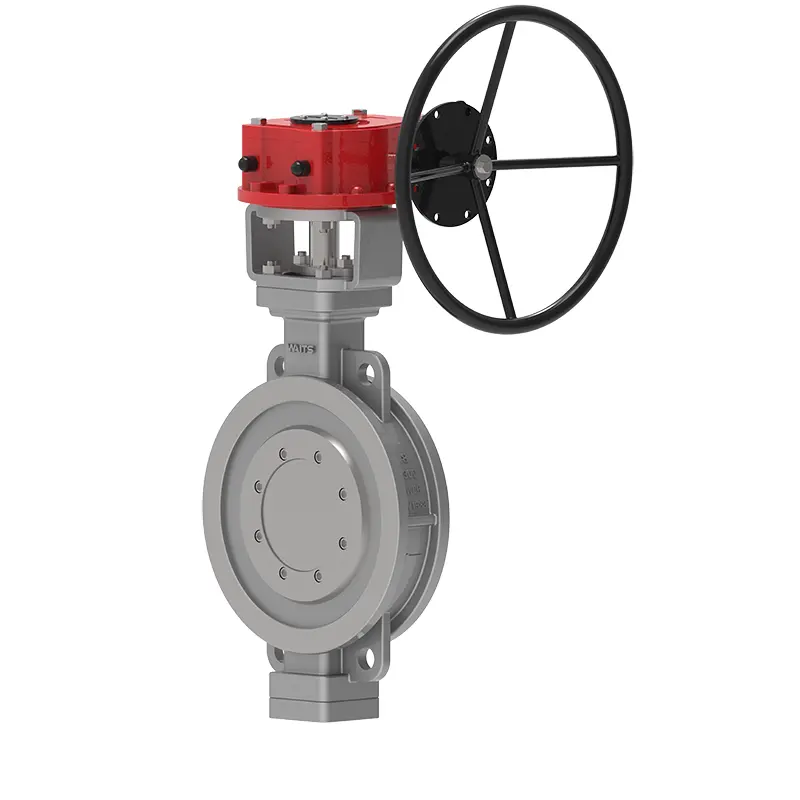

Ba kim loại lập dị ngồi van bướm wafer

Là một nhà cung cấp van chuyên nghiệp, Waits có cơ sở sản xuất riêng và có thể cung cấp cho bạn van bướm wafer kim loại lập dị ba. Cấu trúc của nó áp dụng thiết kế nguyên tắc lập dị ba chiều, và ghế van là cấu trúc nhiều lớp tương thích với các con dấu cứng và mềm hoặc cấu trúc niêm phong kim loại đầy đủ, có khả năng chịu đựng tốt với nhiệt độ và áp suất cao hơn.

Gửi yêu cầu

Mô tả Sản phẩm

Van bướm Wafer kim loại hai lập dị là một van bướm tiết kiệm năng lượng lâu dài mới được phát triển bởi Waits. Nó bao gồm thân van, tấm bướm, vòng niêm phong, cơ chế truyền tải và các thành phần chính khác. Cấu trúc của nó áp dụng thiết kế nguyên tắc lập dị hai chiều hoặc ba chiều, con dấu đàn hồi hoặc công nghệ xử lý tương thích với con dấu đa cấp cứng và mềm, giúp giảm mô-men xoắn của van bướm trong quá trình vận hành, đạt được hiệu quả của việc tiết kiệm lao động và tiết kiệm năng lượng. Đồng thời, nó đảm bảo độ tin cậy chung của van bướm về khả năng chống ăn mòn, khả năng chống nhiệt độ cao và khả năng chống mài mòn.

Tiêu chuẩn thực hiện

Tiêu chuẩn thiết kế	API 609, EN 593, Gost
Tiêu chuẩn mặt bích	ASME B 16.5, ASME B16.47, trong
Kết nối kết thúc	RF, BW, RTJ, v.v.
Kiểm tra & Kiểm tra	API 598, EN 12266-1, Gost
Mặt đối mặt	API 609, EN 558, ASME B16.10, GOST
Mức áp suất và nhiệt độ	ASME B16.34
Tiêu chuẩn rò rỉ thấp	ISO 15848-1, API 622
Thiết kế chống ăn mòn	Nace mr 0103 nace mr 0175

Ứng dụng

Kích cỡ	3 "-120", DN80-DN3000
Xếp hạng áp lực	Lớp 150-1500, PN16-PN250
Nhiệt độ hoạt động	Ghế mềm: -29 ~ 200, ghế kim loại: -29 ~ 600 ℃
Phạm vi ứng dụng	Nước máy, nước thải, xây dựng, dầu mỏ, công nghiệp hóa chất, thực phẩm, y học, dệt may, điện, đóng tàu, luyện kim, hệ thống năng lượng, v.v.
Nhà điều hành	Đòn bẩy, thiết bị, điện, khí nén, v.v.
Vật liệu cơ thể	Thép carbon, thép không gỉ, thép không gỉ song công, thép hợp kim, monel, đồng Al, v.v.
Tấm van	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Ghế van	13CR/SS304/SS316/+Graphites+PTFE+STL
Thân van	F6A, F304, F316, 17-4PH, F51, F53, MONEL K500 ...
Van thân	Hợp kim đồng
Đóng gói	Đóng gói than chì linh hoạt, graphit amiăng, polytetrafluoroetylen ...

Tính năng hiệu suất

1. Van bướm Wafer kim loại ba lập dị có cấu trúc độc đáo, kích thước nhỏ và trọng lượng nhẹ, hoạt động linh hoạt, tiết kiệm lao động và thuận tiện;
2. Niêm phong đáng tin cậy, có thể đáp ứng các tiêu chuẩn khác nhau;
3. Đặc điểm dòng chảy tốt và chức năng điều chỉnh;
4. Áp dụng nguyên tắc lập dị, bề mặt niêm phong gần với độ mòn bằng không, giúp kéo dài tuổi thọ của van;
5. Phạm vi rộng của các ứng dụng, có thể được sử dụng cho nước, hơi nước, dầu, không khí và khí và các phương tiện khác;
6. Thích hợp cho các đường ống có nhiệt độ khác nhau, loại, ăn mòn và các điều kiện làm việc khác;
7. Bướm Wafer kim loại ba lập dị, thân van và ghế van của van được kết nối các thành phần, và lớp bề mặt niêm phong ghế van được hàn bằng vật liệu hợp kim chống nhiệt và chống ăn mòn;
4
9
10. Vòng niêm phong nhiều lớp áp dụng các tấm kim loại nhiều lớp mềm và cứng, có lợi thế kép của niêm phong cứng và mềm, và không có hiệu suất niêm phong rò rỉ bất kể điều kiện nhiệt độ thấp và cao.
