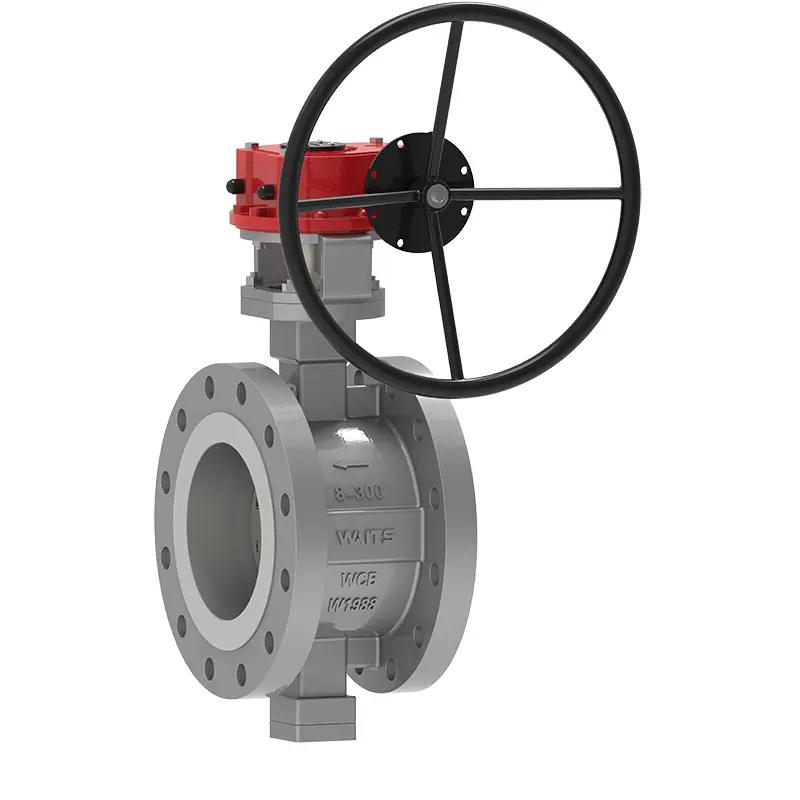

Triple Listric Metal Sated Flange Butterfly Valve

Van bướm mặt bích kim loại ba lập dị là một van được sản xuất và cung cấp bởi Waits. Nó có thể thích nghi với môi trường nhiệt độ và áp suất cao hơn. Cấu trúc được thiết kế với nguyên tắc lập dị ba chiều. Nó đặc biệt được ưa chuộng bởi luyện kim, thép, điện, dầu mỏ, ngành công nghiệp hóa chất, sưởi ấm, cung cấp khí đốt và nước và các dự án thoát nước ở Trung Á.

Gửi yêu cầu

Mô tả Sản phẩm

Van bướm mặt bích kim loại ba lập dị là một van bướm tiết kiệm năng lượng lâu dài, được thiết kế cẩn thận bởi đội ngũ chuyên nghiệp của Waits và được sản xuất bởi các thiết bị sản xuất chính xác và hoàn chỉnh.
Van này bao gồm các thành phần chính như thân van, tấm bướm, vòng niêm phong, cơ chế truyền, v.v.
Khi van bướm hoạt động, mô -men xoắn nhỏ và hiệu suất tổng thể có khả năng chống ăn mòn đáng tin cậy, điện trở nhiệt độ cao và khả năng chống mài mòn. Nó là một sản phẩm van hiệu quả và thuận tiện.

Tiêu chuẩn thực hiện

Tiêu chuẩn thiết kế	API 609, EN 593, Gost
Tiêu chuẩn mặt bích	ASME B 16.5, ASME B16.47, trong
Kết nối kết thúc	RF, BW, RTJ, v.v.
Kiểm tra & Kiểm tra	API 598, EN 12266-1, Gost
Mặt đối mặt	API 609, EN 558, ASME B16.10, GOST
Mức áp suất và nhiệt độ	ASME B16.34
Tiêu chuẩn rò rỉ thấp	ISO 15848-1, API 622
Thiết kế chống ăn mòn	Nace Mr 0103, Nace Mr 0175

Ứng dụng

Kích cỡ	3 "-120", DN80-DN3000
Xếp hạng áp lực	Lớp 150-1500, PN16-PN250
Nhiệt độ hoạt động	Ghế mềm: -29 ~ 200, ghế kim loại: -29 ~ 600 ℃
Phạm vi ứng dụng	Nước máy, nước thải, xây dựng, dầu mỏ, công nghiệp hóa chất, thực phẩm, y học, dệt may, điện, đóng tàu, luyện kim, hệ thống năng lượng, v.v.
Nhà điều hành	Đòn bẩy, thiết bị, điện, khí nén, v.v.
Vật liệu cơ thể	Thép carbon, thép không gỉ, thép không gỉ song công, thép hợp kim, monel, đồng Al, v.v.
Tấm van	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Ghế van	13CR/SS304/SS316/+Graphites+PTFE+STL
Thân van	F6A, F304, F316, 17-4PH, F51, F53, MONEL K500 ...
Van thân	Hợp kim đồng
Đóng gói	Đóng gói than chì linh hoạt, graphit amiăng, polytetrafluoroetylen ...

Tính năng hiệu suất

1. Thiết kế kết cấu độc đáo, nhỏ và nhẹ, linh hoạt và tiết kiệm lao động trong hoạt động;
2. Hiệu suất niêm phong tốt, và hoàn toàn phù hợp với các tiêu chuẩn khác nhau;
3. Đặc điểm dòng chảy tốt, với chức năng điều chỉnh;
4. Việc áp dụng nguyên tắc lệch tâm làm cho bề mặt niêm phong gần như không hao mòn, giảm tần suất bảo trì và thay thế;
5
6. Thích hợp cho các đường ống của các điều kiện làm việc khác nhau như nhiệt độ khác nhau, lớp, ăn mòn, v.v., với hiệu suất mạnh mẽ;
7. Thân van và ghế van của van bướm mặt bích kim loại ba lập dị được kết nối là các thành phần kết nối, và lớp bề mặt niêm phong ghế van được làm bằng vật liệu hợp kim chống nhiệt và chống ăn mòn;
8
9. Vòng niêm phong nhiều lớp được cố định trên tấm van, chống lại nhiệt độ cao và không có ma sát khi mở và đóng. Khi đóng, con dấu được bù khi mô -men xoắn của cơ chế truyền tăng tăng lên. Việc sử dụng các tấm kim loại nhiều lớp mềm và cứng có lợi thế kép là không ảnh hưởng đến việc niêm phong do thay đổi nhiệt độ và môi trường.

Triple Eccentric Metal Seated Flange Butterfly Valve
