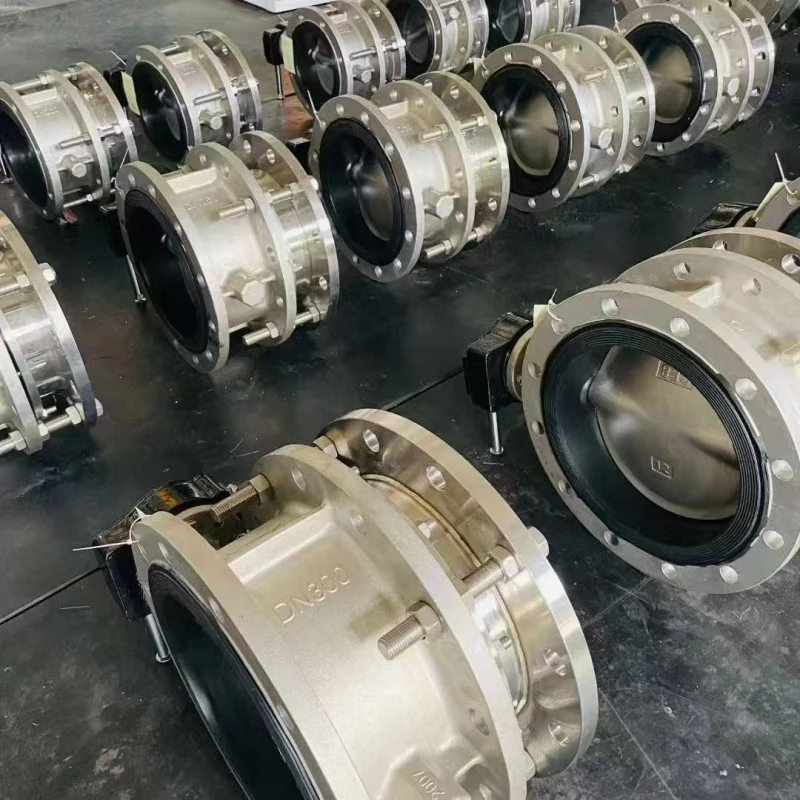

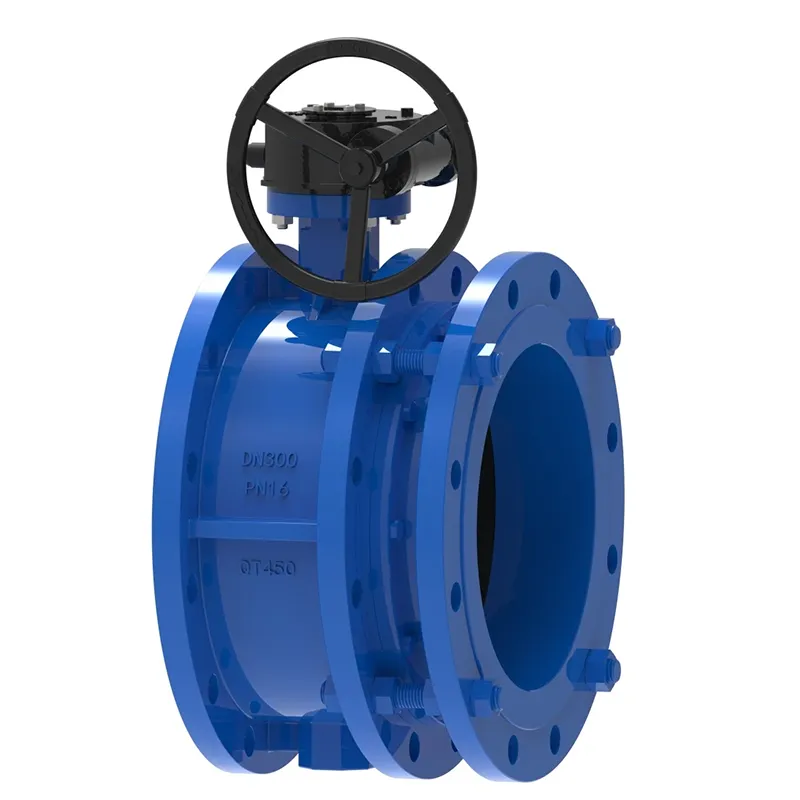

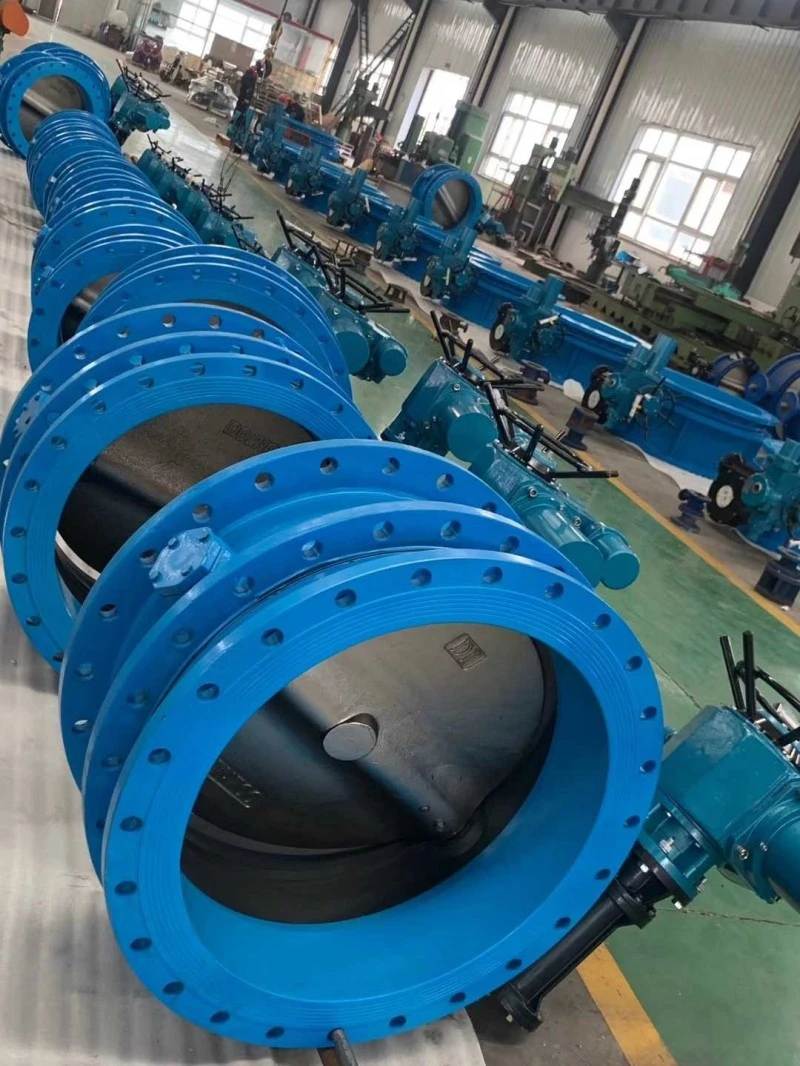

Van bướm đồng tâm mở rộng

Tấm bướm của van bướm đồng tâm bằng kính thiên văn tiên tiến được lắp đặt theo hướng đường kính của đường ống. Trong kênh hình trụ của thân van bướm ống lồng, tấm bướm hình đĩa quay quanh trục, với góc quay trong khoảng từ 0 ° đến 90 °. Khi xoay 90°, van mở hoàn toàn. Thích hợp với nhiệt độ 80oC, được sử dụng trong dầu mỏ, hóa chất, thực phẩm, dược phẩm, dệt may, sản xuất giấy, điện, cấp thoát nước, đường ống dẫn khí để điều tiết dòng chảy, chặn môi trường và bù đắp cho sự giãn nở và co lại nhiệt của đường ống.

Thuận lợi:

Van bướm đồng tâm dạng ống lồng (có cấu trúc có thể kéo dài trong một phạm vi chiều dài nhất định) không chỉ giúp việc tháo van dễ dàng hơn mà còn giảm căng thẳng cho đường ống và bảo vệ van. Đồng thời còn nén lại phương pháp lắp đặt van bướm và khe co giãn khiến không gian trở nên gọn gàng hơn. Thông thường, các loại van này không yêu cầu bảo trì đặc biệt và chỉ yêu cầu quan sát thường xuyên các bộ phận giãn nở và co lại để phát hiện rò rỉ và bong ra.

Phương pháp lắp đặt van bướm đồng tâm dạng ống lồng có ưu điểm lớn là chỉ cần tháo rời khe co giãn, giúp tiết kiệm nhiều không gian bảo trì và không cần bảo trì van (van bướm nặng hơn, khe co giãn nhẹ hơn và cường độ lao động thấp hơn).

Biện pháp phòng ngừa cài đặt:

1. Nghiêm cấm tháo dỡ van bướm có mặt bích giãn nở đã tháo rời tại công trường xây dựng đường ống; Nghiêm cấm việc kéo dài hoặc rút ngắn van bướm kính thiên văn nhiều lần tại chỗ.

2. Các đường ống ở hai đầu của van tiết lưu phải đồng tâm và hai mặt bích trên đường ống phải song song;

3. Các bu lông cố định mặt bích phải được siết chặt đối xứng và không siết chặt các bu lông cố định mặt bích bằng lực ở một bên;

4. Ống giãn nở được lắp phía sau van;

5. Không được lắp đặt bộ phận giãn nở của van giãn nở ở góc hoặc cuối đường ống.

6. Van bướm mặt bích giãn nở phải được đặt phẳng trước khi lắp đặt và không được tùy ý va đập;

7. Chiều dài kết cấu của Van bướm đồng tâm dạng ống lồng là chiều dài tối thiểu tại nhà máy và được kéo theo chiều dài lắp đặt (tức là chiều dài thiết kế) trong quá trình lắp đặt;

Khi chiều dài giữa các đường ống vượt quá chiều dài lắp đặt của van bướm giãn nở, vui lòng điều chỉnh khoảng cách đường ống và không kéo mạnh van giãn nở để tránh làm hỏng nó;

9. Van bướm của van bướm đồng tâm dạng ống lồng có thể được lắp đặt ở bất kỳ vị trí nào. Khi được sử dụng để bù nhiệt độ, sau khi hoàn tất lắp đặt đường ống, nên lắp đặt các giá đỡ ở cả hai đầu dọc theo trục đường ống để ngăn chặn ống giãn nở van giãn nở bị kéo ra ngoài. Lực hỗ trợ của giá đỡ được tính theo công thức sau và nghiêm cấm tháo giá đỡ trong quá trình vận hành;

Cách chọn:

Hình thức cấu tạo của van bướm đồng tâm dạng ống lồng được chia thành hai loại: van bướm dạng ống lồng đồng tâm và dạng van bướm dạng ống lồng lệch tâm. Theo các cơ chế vận hành khác nhau, nó có thể được chia thành van bướm kính thiên văn điều khiển bằng bánh răng sâu, van bướm kính thiên văn khí nén và van bướm kính thiên văn điện.

Theo các vật liệu bịt kín khác nhau, nó được chia thành van bướm kính thiên văn kín mềm và van bướm kính thiên văn kín cứng bằng kim loại.

Van bướm tập trung bằng kính thiên văn thường được sử dụng cho đường ống dẫn nước sạch có nhiệt độ T>80oC và đường ống không bị ăn mòn. Van bướm dạng ống lồng kín cứng thường được sử dụng trong đường ống truyền nhiệt bằng hơi nước có nhiệt độ T>425oC. Vì vậy, khi lựa chọn van bướm ống lồng cần làm rõ môi trường, nhiệt độ, áp suất,… để đưa ra lựa chọn đúng đắn.
