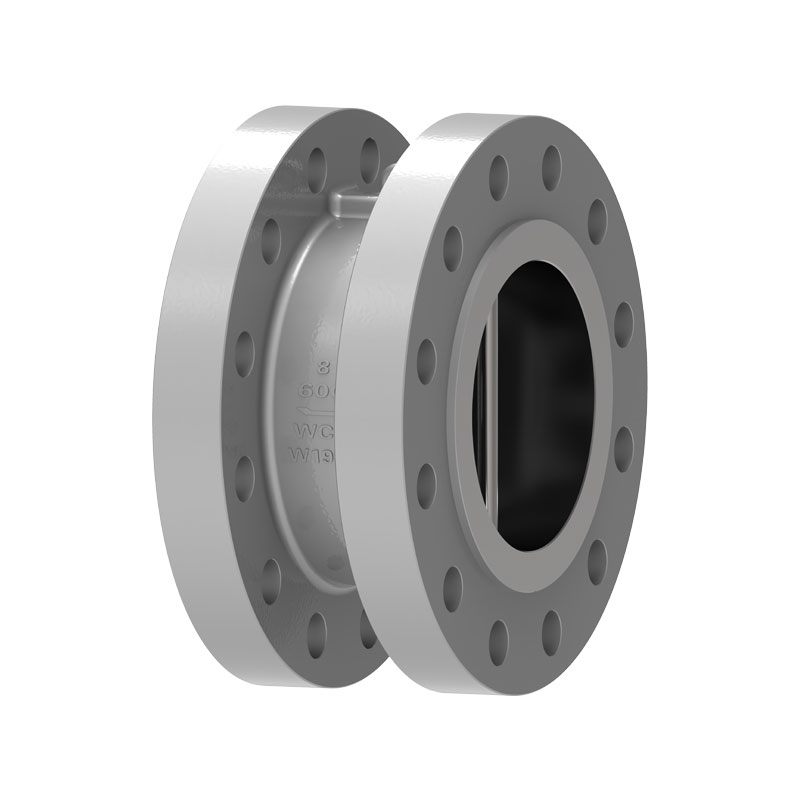

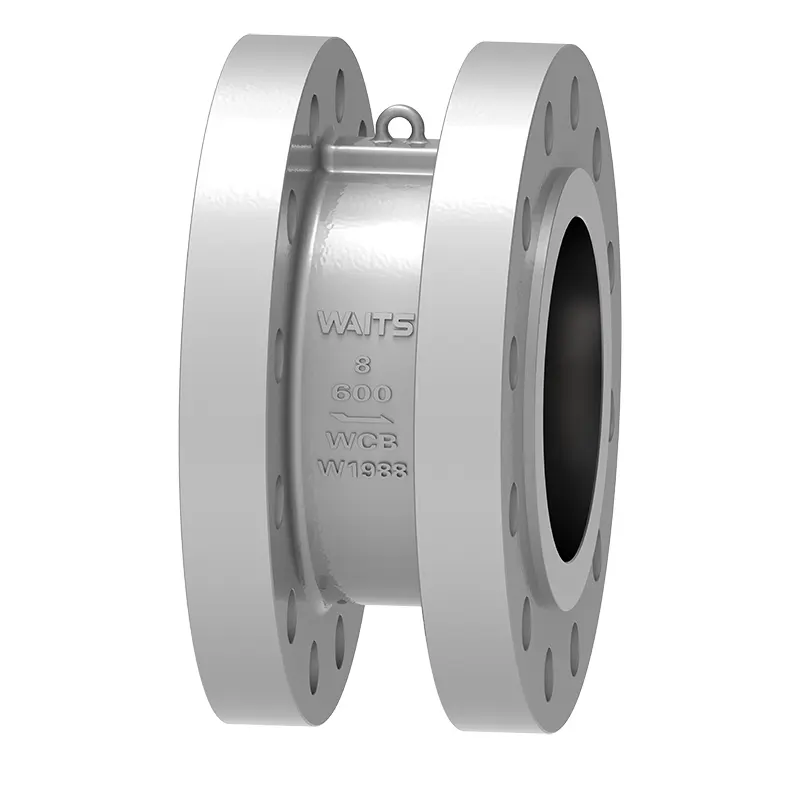

Van kiểm tra tấm kép

Là nhà sản xuất van chuyên nghiệp, Waits có thể hỗ trợ sản xuất van một chiều tấm kép tùy chỉnh để đáp ứng tốt hơn nhu cầu của các khách hàng khác nhau. Về mặt bịt kín, van một chiều này có thể ở nhiều dạng khác nhau như cao su, PTFE và thân van. Tùy chỉnh có thể đáp ứng các tiêu chuẩn khác nhau như API/DIN/JIS theo nhu cầu của khách hàng.

Gửi yêu cầu

Mô tả Sản phẩm

Tấm bướm của van một chiều tấm kép có hai hình bán nguyệt, đĩa van lò xo được treo trên chốt thẳng đứng ở giữa. Khi van mở, lực tổng hợp của chất lỏng nằm ở tâm của bề mặt bịt kín đĩa van và điểm tác dụng của lực đỡ lò xo nằm ở tâm của bề mặt đĩa van, sao cho gốc van đĩa mở ra trước, nhờ đó tránh được hiện tượng mài mòn bề mặt làm kín xảy ra khi đĩa van của van thông thường cũ được mở ra, đồng thời nâng cao hiệu quả độ bền.
Khi tốc độ dòng chảy chậm lại, dưới tác dụng của lực phản ứng lò xo xoắn, đĩa van dần dần tiến đến bệ van và van một chiều tấm kép bước vào giai đoạn đóng chậm. Khi chất lỏng chảy ngược lại, tác động kết hợp của lực đĩa van và lực phản ứng của lò xo xoắn sẽ làm tăng độ đóng của đĩa van tương ứng, bước vào giai đoạn đóng nhanh. Điều này có hiệu quả làm giảm tác động của búa nước và giảm tác hại của búa nước. Khi đóng, tác động của điểm lực lò xo làm cho phần trên của đĩa van đóng lại trước, giúp cho rễ đĩa van không bị cắn.

Tiêu chuẩn thực hiện

Tiêu chuẩn thiết kế	API594, API6D, ASME B16.34
Tiêu chuẩn mặt bích	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Phương thức kết nối	Loại wafer, Loại mặt bích, Lug Typt,
Kiểm tra và chấp nhận	API598, API 6D,
Chiều dài kết cấu	API594, API6D, DIN3202
Mức áp suất và nhiệt độ	ASME B16.34, DIN2401
Thiết kế chống ăn mòn	NACE MR 0103, NACE MR 0175.ISO15156

Ứng dụng

Kích cỡ	NPS 2”~ NPS 60” DN50 ~ DN1500
Phạm vi áp suất	CL150 ~CL2500 PN10~ PN420
Phạm vi nhiệt độ	；-196°C ~ +600°C
Phạm vi ứng dụng	Nó phù hợp với nhiều môi trường khác nhau như nước, dầu hơi, axit nitric, axit axetic, môi trường oxy hóa mạnh, v.v.
Thân van	Các vật rèn: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Vật đúc:A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tấm van	Các vật rèn: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Vật đúc:A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ghế van	Vật liệu thân máy, 13CR, thép không gỉ 304/316, monel, cacbua xi măng, hợp kim 20, hợp kim đồng, v.v.
Thân van	A182 F6a,17-4PH,F304 F316, F51, ...

Tính năng hiệu suất

1. Van một chiều tấm kép bao gồm thân van, đĩa van, trục van và lò xo, v.v. Nó sử dụng kết nối kiểu kẹp và cấu trúc nhỏ gọn.
2. Tấm bướm có hai hình bán nguyệt và lò xo được sử dụng để buộc thiết lập lại. Bề mặt bịt kín có thể được hàn bằng vật liệu chịu mài mòn hoặc lót bằng cao su. Nó có phạm vi sử dụng rộng rãi và niêm phong đáng tin cậy.
3. Hành trình đóng của đĩa van ngắn, chịu lực bằng lò xo, tốc độ đóng nhanh nên có thể làm giảm hiện tượng búa nước.
4. Nó phù hợp cho những dịp có không gian lắp đặt hạn chế và có thể được sử dụng cho các đường ống ngang hoặc dọc.
5. Nó có thể được áp dụng cho các môi trường khác nhau như nước, dầu hơi, axit nitric, axit axetic, môi trường oxy hóa mạnh, v.v.
