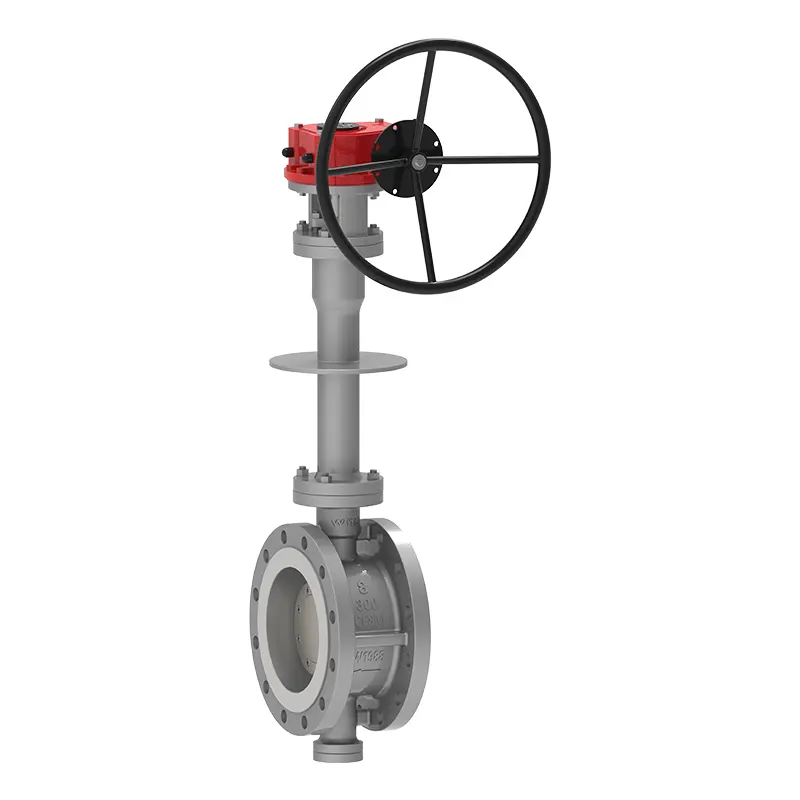

Van bướm vào bên đông lạnh

Van bướm gia nhập bên lạnh được sản xuất bởi Waits được làm bằng nguyên liệu thô chất lượng cao và đã được kiểm soát chất lượng trong suốt quá trình. Nó có hiệu suất tuyệt vời và hiệu suất chi phí cao. Van này có thể xử lý nhiệt độ cực thấp và phù hợp cho điều kiện làm việc phức tạp hơn. Chúng tôi có 30 năm kinh nghiệm trong sản xuất van và tiếp tục tiên phong và sáng tạo. Chúng tôi hy vọng sẽ có sự hợp tác lâu dài với nhiều khách hàng hơn.

Gửi yêu cầu

Mô tả Sản phẩm

Van bướm bên trong bộ lạnh là một van bướm tiết kiệm năng lượng lâu dài mới được phát triển bởi Waits. Nó bao gồm thân van, tấm bướm, vòng niêm phong, cơ chế truyền tải và các thành phần chính khác. Cấu trúc của nó áp dụng thiết kế nguyên tắc lập dị hai chiều hoặc ba chiều, và áp dụng công nghệ mới tương thích với con dấu đàn hồi hoặc con dấu đa cấp cứng và mềm, làm giảm mô-men xoắn khi van bướm hoạt động, tiết kiệm nhiều nỗ lực và năng lượng hơn. Thiết kế và lựa chọn quy trình như vậy cũng có thể đảm bảo khả năng chống ăn mòn tổng thể, khả năng chống nhiệt độ cao và khả năng chống mài mòn của van bướm.

Tiêu chuẩn thực hiện

Tiêu chuẩn thiết kế	API 609, BS 6364
Tiêu chuẩn mặt bích	ASME B16.25 (BW)
Lửa an toàn	Lửa 6fa
Kết nối kết thúc	Mặt bích đôi, bw, wafer, lug, v.v.
Kiểm tra & Kiểm tra	API 598 & BS 6364
Chấp nhận kiểm tra nhiệt độ thấp	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Mặt đối mặt	API 609, ASME B16.10 và 558
Mức áp suất và nhiệt độ	ASME B16.34
Tiêu chuẩn rò rỉ thấp	ISO 15848-1, API 622
Thiết kế chống ăn mòn	Nace Mr 0103, Nace Mr 0175

Ứng dụng

Kích cỡ	3 "-52", DN80-DN1300
Xếp hạng áp lực	Lớp 150-900, PN16-PN160
Nhiệt độ hoạt động	-196 ° C ~ 150 ° C.
Phạm vi ứng dụng
Nhà điều hành	Thiết bị, điện, khí nén, thân trần, v.v.
Vật liệu cơ thể	A351 CF3, CF8, CF3M, CF8M, v.v.
Tấm van	A351 CF3, CF8, CF3M, CF8M, v.v.
Ghế van	Thép không gỉ + STL; Thép không gỉ + Than chì
Thân van	XM-19, GR660 TY2/HT

Tính năng hiệu suất

1. Van bướm gia nhập bên lạnh áp dụng vát đôi và thiết kế độ lệch tâm nhỏ: mô -men xoắn đạt đến cấp độ trong nước hàng đầu (40% ~ 60% đồng nghiệp), và giá điện và khí nén phù hợp là rất thuận lợi;
2. Ghế van và vòng niêm phong có thể được thay thế trực tuyến bằng thiết kế ngăn bảo trì: Ghế van và vòng niêm phong được tách ra, và van có cổng kiểm tra để dễ dàng bảo trì và thay thế.
3. Các phím kép trên và dưới của tấm van và thân van có thể đảm bảo rằng nó sẽ không bị kẹt ở nhiệt độ thấp, đồng thời đáp ứng thiết kế chống bay API 609;
4. Mô -men xoắn van nhỏ: Bề mặt niêm phong gần với độ mòn bằng không, giúp kéo dài tuổi thọ của van;
5. Nó có một loạt các ứng dụng và có thể được sử dụng cho các thiết bị nhiệt độ cực thấp như LNG, propylene và ethylene;
6. Hiệu suất niêm phong tốt: Rò rỉ ở nhiệt độ bình thường là API598 và rò rỉ ở nhiệt độ thấp là 1/3 của BS6364. Đáp ứng các yêu cầu niêm phong tích cực và ngược của BS6364 ở nhiệt độ thấp;
7. Thân van và ghế van là các thành phần riêng biệt: ghế van và vòng niêm phong có thể được làm bằng các vật liệu khác nhau để đáp ứng các điều kiện làm việc;
8

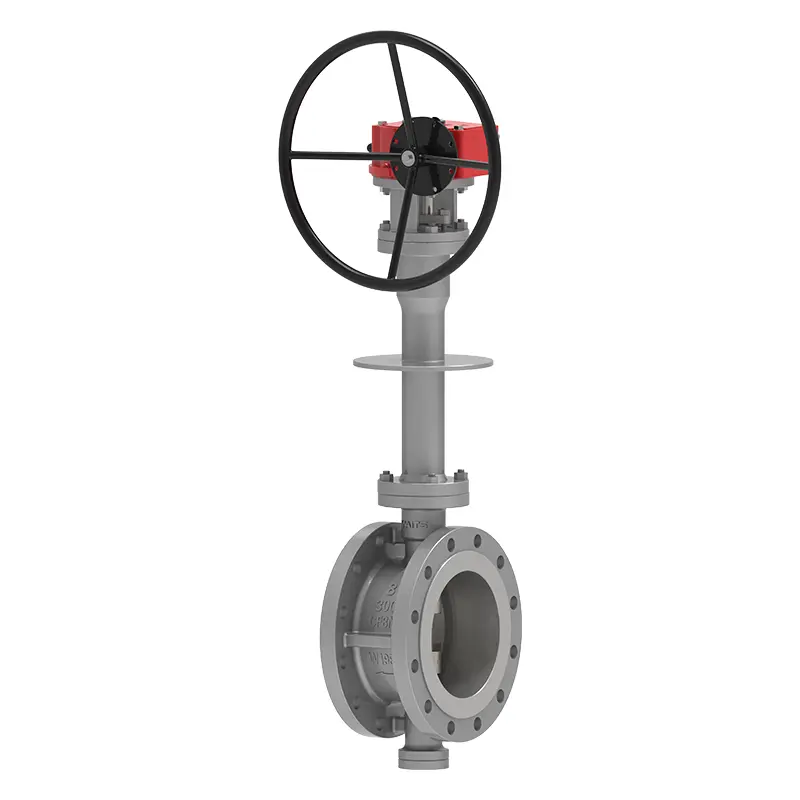

Cryogenic Side Entry Butterfly Valve
