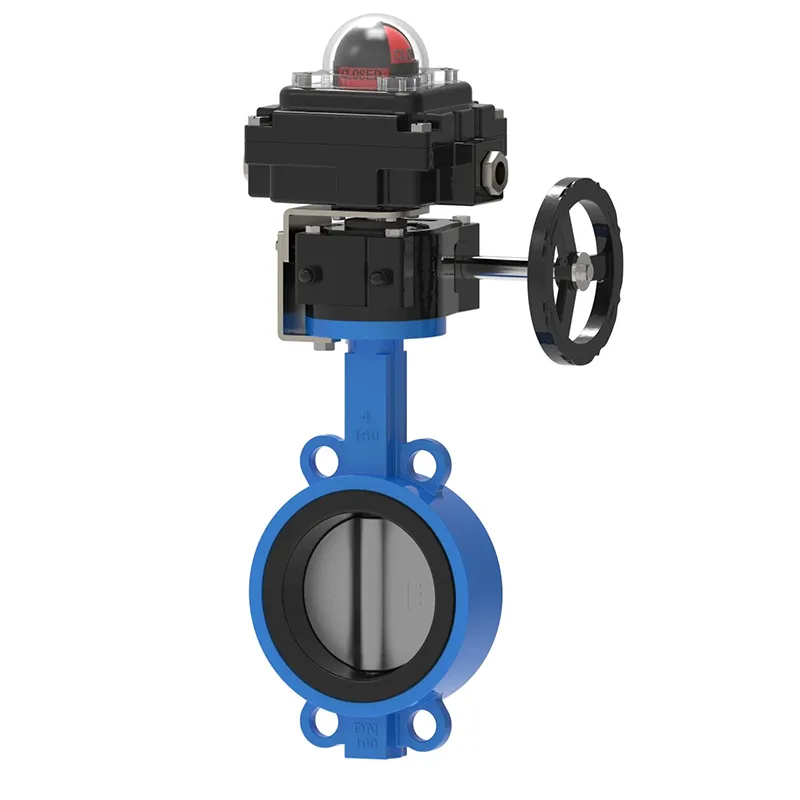

Van bướm có công tắc giới hạn

Khi các nhà máy và quy trình của họ ngày càng trở nên phức tạp và phụ thuộc nhiều hơn vào phản hồi của hệ thống theo thời gian thực, nhiều khách hàng ngày càng yêu cầu phản hồi về điện cho cả van thủ công và van tự động. Mỗi van đều khác nhau, vì vậy Van bướm sửa đổi van có Công tắc giới hạn sẽ cung cấp các dịch vụ tùy chỉnh dựa trên van mẫu và hộp chuyển đổi được yêu cầu.

Lợi thế

Sản phẩm chỉ báo vị trí van chi phí thấp

Vỏ bột phủ keo nóng chảy

Công tắc cơ học 2 cực đơn cực (SPDT), dòng điện định mức 16 ampe

Bạn có thể biểu thị trạng thái bật/tắt thông qua đèn báo hình cầu hiển thị rõ ràng

Cam dễ điều chỉnh và hiệu chỉnh tại chỗ rất đơn giản. Không có công cụ cần thiết.

Hai giao diện ống dẫn NPT 1/2 inch

Van bướm có công tắc giới hạn là công tắc giới hạn thủ công phù hợp với van bi và van bướm lên đến 8 inch. Van tuân thủ tiêu chuẩn ISO5211, đáp ứng xếp hạng NEMA 4X và được trang bị thiết bị khóa tích hợp. Công tắc giới hạn SPDT 10 ampe @ 120VAC tiêu chuẩn.

Công tắc giới hạn là một thiết bị cơ điện kết nối cơ học bộ truyền động với công tắc điện. Công tắc giới hạn là một thiết bị điều khiển được cung cấp năng lượng bởi chuyển động của vật thể. Tóm lại, công tắc giới hạn có thể theo dõi chuyển động của các vật thể khác.

Công tắc giới hạn cơ học có độ chính xác và độ lặp lại cao. Cảm biến tiếp xúc được sử dụng để phát hiện sự hiện diện và vị trí của vật thể trong hoạt động công nghiệp.

Các loại công tắc giới hạn thường được chia thành bốn loại: loại râu, loại con lăn, loại đòn bẩy và loại pít tông. Chúng được cấu hình là thường mở, thường đóng hoặc cả hai. Trong một số ứng dụng, công tắc giới hạn đã được thay thế bằng cảm biến tiệm cận.

Khi một vật thể tiếp xúc với cần công tắc giới hạn (hoặc pít tông), cần gạt sẽ di chuyển một khoảng cách định trước cho đến khi tiếp điểm được kích hoạt. Hành trình quá mức đề cập đến việc đòn bẩy di chuyển vượt quá khoảng cách di chuyển đã định trước. những điểm chính.

Thông số kỹ thuật của công tắc giới hạn

Do Van bướm có Công tắc giới hạn được thiết kế cho các hoạt động cụ thể nên mỗi công tắc giới hạn cần được hiệu chỉnh theo ứng dụng. Vui lòng xem lại các thông số sau để đánh giá tính tương thích của công tắc giới hạn với ứng dụng mục tiêu của bạn.

Vỏ: Nhôm đúc: Vòng đệm chữ O

Kết cấu thép không gỉ 304 và 316 tùy chọn

Lớp phủ: Sơn bột polyester (giờ)

Vòng chữ O: Cao su nitrile (tiêu chuẩn) -25oC -85oC (giờ)

Loại môi trường: 4, 4X, IP67

Cấp chống cháy nổ: Cl 1 vùng 1, Ex d IIC T6 Gb

Phân loại khu vực: Nema 4, Nema 7

Dây buộc: Thép không gỉ

Trục: Thép không gỉ Namur

Hai sợi NPT nửa inch

Địa chỉ liên lạc khối thiết bị đầu cuối: 8

Điện áp làm việc: 120VAC, 12VDC, 24VDC

Giá lắp đặt: MB – 3.4:30 x 80, 130 H: 20, 30 (thép không gỉ)

Phạm vi nhiệt độ: -20oC -85oC

Cảm biến: Công tắc cơ CROUZET (tiêu chuẩn), công tắc lân cận (tùy chọn)

Model: IP-67 (N4), ALS-500M (Chống cháy nổ)
