Van bướm mặt bích bánh răng thân mở rộng giải quyết các rào cản vận hành cho hệ thống đường ống công nghiệp được chôn và cách nhiệt như thế nào?

1. Thành phần cấu trúc hoàn chỉnh và nguyên tắc làm việc cốt lõi

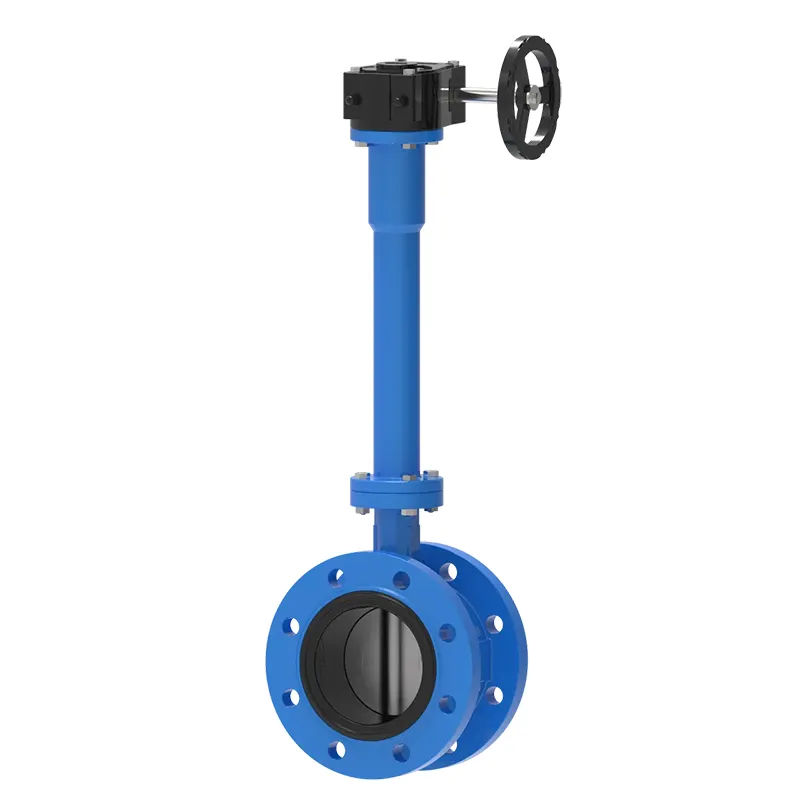

1.1 Bố cục thành phần phân chia của mặt bích, thân mở rộng và ổ bánh răng

Ba mô-đun chức năng cốt lõi tạo thành toàn bộ thân van, mỗi mô-đun đảm nhận các nhiệm vụ kết nối đường ống độc lập, truyền mô-men xoắn và điều chỉnh dòng chảy tương ứng. Thân van mặt bích kép sử dụng dạng kết nối bắt vít toàn mặt, tạo thành các mối nối kín cứng với mặt bích đường ống phù hợp, tránh nguy cơ rò rỉ trung bình do kẹp lỏng các van wafer dưới sự biến động áp suất lâu dài. Cụm thân mở rộng là bộ phận khác biệt nhất so với các van bướm thông thường, giúp mở rộng tay quay vận hành bánh răng tới mặt đất hoặc bệ thiết bị có thể tiếp cận, tách vị trí vận hành khỏi phần thân van được chôn hoặc cách nhiệt.

Hộp giảm tốc trục vít được lắp đặt trên đầu thân kéo dài sẽ chuyển đổi mô-men xoắn lớn cần thiết để quay đĩa đường kính lớn thành lực vận hành tay quay nhẹ, giúp giảm cường độ lao động thể chất một cách hiệu quả cho người vận hành. Bên trong hộp số, cấu trúc chia lưới bánh vít và bánh vít chính xác có thể khóa đĩa ở bất kỳ góc mở nào mà không cần thiết bị định vị phụ trợ, thực hiện trạng thái điều chỉnh dòng chảy cố định ổn định để vận hành đường ống trong thời gian dài. Tất cả các bộ phận truyền động bên trong trục mở rộng đều sử dụng kết nối trục tích hợp, đảm bảo chuyển động quay đồng bộ giữa bánh răng tay quay và đĩa bướm bên trong mà không bị trượt truyền động sau hàng nghìn chu kỳ đóng mở.

• Kết nối cứng mặt bích đôi cải thiện độ ổn định niêm phong tổng thể dưới sự dao động áp suất
• Điểm vận hành chuyển thân cây kéo dài có thể tùy chỉnh ra khỏi khu vực bị chôn vùi/cách nhiệt
• Giảm tốc bánh răng cắt giảm mô-men xoắn vận hành để điều chỉnh đường ống cỡ nòng lớn
• Cấu trúc trục spline tích hợp giúp loại bỏ nguy cơ hỏng trượt truyền động

1.2 Cơ chế chặn trung bình và điều chỉnh dòng chảy

Đĩa bướm tròn cố định ở đầu dưới của thân mở rộng quay 90 độ quanh trục trung tâm thẳng đứng để hoàn thành việc mở hoàn toàn, tiết lưu một phần và đóng hoàn toàn mặt cắt ngang đường ống. Khi đĩa quay song song với hướng dòng chảy trung bình, đường ống tạo thành một lối đi không bị cản trở; khi quay vuông góc với hướng dòng chảy, mép ngoài của đĩa vừa khít với vòng đệm đàn hồi bên trong thân van để nhận ra khả năng chặn rò rỉ bằng không của chất lỏng, khí và môi trường hỗn hợp. Hộp số có thang đo góc có thể điều chỉnh chính xác góc quay của đĩa trong khoảng 0-90 độ, thực hiện điều chỉnh dòng tuyến tính liên tục thay vì chỉ điều khiển công tắc hai trạng thái của các van tay cầm đơn giản.

Thân mở rộng được trang bị các bộ phận bịt kín nhiều lớp ở khớp thân van và ống bọc dài, giúp ngăn môi trường đường ống thấm lên dọc theo khe hở thân đến khu vực truyền động bánh răng, tránh rỉ sét bánh răng và ô nhiễm môi trường cho các bộ phận vận hành. Bộ đóng gói có thể được thay thế mà không cần tháo toàn bộ van ra khỏi đường ống trong quá trình bảo trì sau này, giúp đơn giản hóa đáng kể công việc sửa chữa tại chỗ các van chôn khó tháo rời.

2. Tiêu chuẩn phù hợp về vật liệu cho các bộ phận thân, thân và đệm kín

2.1 Phân loại vật liệu thân và đĩa van cho các môi trường truyền thông khác nhau

Lựa chọn loại vật liệu trực tiếp xác định chu kỳ hoạt động ổn định lâu dài của van trong điều kiện ăn mòn và nhiệt độ trung bình cụ thể. Thân van bằng sắt dẻo có lớp phủ epoxy được sử dụng rộng rãi trong đường ống cấp nước đô thị, phòng cháy chữa cháy và làm mát, có khả năng chống xói mòn môi trường nước trung tính tốt và độ khó xử lý sản xuất thấp. Thân WCB bằng thép carbon thích hợp cho các đường ống vận chuyển dầu và hơi nước ở nhiệt độ cao, duy trì độ bền cơ học ổn định dưới nhiệt độ trung bình lên tới 425oC. Thân CF8/CF8M bằng thép không gỉ phù hợp với đường ống dẫn nước chứa muối ven biển và môi trường hỗn hợp axit-bazơ, chống ăn mòn rỗ do ion clorua gây ra.

Vật liệu đĩa bướm cần phải phù hợp với cấp độ chống ăn mòn của thân van để tránh ăn mòn điện hóa giữa các bề mặt tiếp xúc kim loại khác nhau. Đĩa phủ bằng thép không gỉ được cấu hình cho điều kiện làm việc trung bình ăn mòn, trong khi đĩa hợp kim đồng được chọn cho đường ống tuần hoàn nước biển để ngăn chặn sự bám dính của sinh vật biển và hư hỏng do ăn mòn điện phân. Tất cả các phôi đúc kim loại đều trải qua quá trình xử lý giảm ứng suất sau khi tạo hình để loại bỏ ứng suất biến dạng bên trong được tạo ra trong quá trình đúc, ngăn ngừa nứt thân van trong môi trường nóng và lạnh xen kẽ.

2.2 Tiêu chuẩn vật liệu truyền động bên trong thân và hộp số mở rộng

Thân kéo dài chịu tải xoắn lặp đi lặp lại trong chu kỳ đóng mở dài hạn, do đó, vật liệu thép không gỉ 410 hoặc thép hợp kim 4140 có độ bền cao được sử dụng, với sự kiểm soát độ cứng nghiêm ngặt để tránh bị mòn và gãy trong quá trình truyền mô-men xoắn. Ống bảo vệ bên ngoài của thân mở rộng sử dụng ống thép liền mạch với lớp phủ chống gỉ, cách ly độ ẩm của đất ngầm và hơi nước cách nhiệt đường ống tiếp xúc với trục lõi truyền mô-men xoắn, giúp kéo dài đáng kể tuổi thọ của cụm thân kéo dài được chôn dưới lòng đất trong nhiều năm.

Trục vít và bánh vít bên trong hộp số sử dụng cấu trúc trục vít bằng thép carbon phù hợp bằng hợp kim đồng, tạo thành cặp ma sát tự bôi trơn trong quá trình xoay chia lưới, giảm tần suất bảo dưỡng dầu mỡ thường xuyên. Vỏ hộp số sử dụng hợp kim nhôm đúc có trọng lượng nhẹ, khả năng chống oxy hóa mạnh, không tạo ra lớp rỉ sét nặng cản trở quay tay quay sau thời gian dài phơi ngoài trời hoặc đặt hầm dưới lòng đất.

3. Quy trình lắp đặt tiêu chuẩn cho bố trí đường ống chôn và cách nhiệt

3.1 Các bước xác nhận thông số và quy trình cài đặt trước

Trước khi nâng và kết nối thân van, kỹ thuật viên cần xác nhận ba thông số tùy chỉnh cốt lõi của sản phẩm để phù hợp với cách bố trí đường ống tại chỗ: độ sâu chôn thực tế hoặc độ dày cách nhiệt để xác định chiều dài thân mở rộng cần thiết, áp suất danh nghĩa của đường ống để chọn cấp áp suất mặt bích phù hợp và loại trung bình để kiểm tra xem loại đĩa và vật liệu bịt kín có đáp ứng các yêu cầu chống ăn mòn hay không. Chiều dài thân không khớp sẽ làm cho tay quay bánh răng lún vào hầm chôn hoặc bị bọc cách nhiệt đường ống, mất khả năng vận hành; cấp áp suất mặt bích không khớp sẽ dẫn đến rò rỉ miếng đệm mặt bích dưới áp suất thiết kế đường ống.

Làm sạch kỹ bề mặt bịt kín mặt bích của đường ống phía trước và phía sau, loại bỏ xỉ hàn, vết rỉ sét và các hạt cứng bám vào, để tránh làm trầy xước gioăng đệm đàn hồi trong quá trình siết chặt bu lông. Đặt miếng đệm phẳng phi kim loại phù hợp giữa hai nhóm mặt bích và căn chỉnh tất cả các lỗ bu lông mặt bích theo chiều ngang để tránh sự đùn lệch tâm của miếng đệm do lắp đặt thân van, sẽ tạo thành đường rò rỉ trung bình cục bộ sau khi hoạt động lâu dài.

3.2 Hoạt động bảo vệ thân và cố định đặc biệt của đường ống chôn

Sau khi mặt bích thân van được bắt vít và siết chặt hoàn toàn bằng trình tự siết đối xứng chéo, đổ cát đã chọn xung quanh thân van để nén thành lớp, tránh để đá cứng lớn đùn trực tiếp vào vỏ van gây biến dạng cục bộ. Ống bảo vệ bên ngoài của thân mở rộng cần được bọc bằng vật liệu cuộn chống ăn mòn không thấm nước từ thân van đến bệ vận hành trên mặt đất, ngăn chặn nước ngầm và đất ăn mòn tiếp xúc với các bộ phận kim loại của thân. Một nắp hố ga bảo vệ rỗng được đặt ở đầu mặt đất của thân, có thể mở trực tiếp để vận hành tay quay mà không cần đào đất trên diện rộng trong quá trình kiểm tra và điều chỉnh sau này.

Để lắp đặt đường ống trong nhà được cách nhiệt dày, hãy dành một kênh thẳng đứng phù hợp với đường kính ngoài của thân mở rộng tại vị trí bọc cách nhiệt đường ống, không quấn bông cách nhiệt xung quanh hộp số và phần tiếp xúc với thân, để tránh tích tụ nhiệt do tăng tốc độ hư hỏng dầu bôi trơn bánh răng và lão hóa của các bộ phận bịt kín trên cùng. Sau khi lắp đặt, tiến hành kiểm tra đóng và mở toàn bộ hành trình của tay quay để xác minh rằng đĩa quay mà không bị kẹt và chỉ báo tỷ lệ góc phù hợp với trạng thái chặn dòng thực tế.

• Siết chặt bu-lông mặt bích đối xứng chéo để ngăn rò rỉ đệm lệch tâm
• Lớp bọc bảo vệ chống thấm cho phần thân cây bị chôn vùi mở rộng chống ăn mòn đất
• Dự trữ kênh dọc độc lập cho thân cây để tránh hộp số bọc cách nhiệt
• Kiểm tra đóng mở toàn bộ hành trình để loại bỏ nguy cơ kẹt đĩa tiềm ẩn sau khi lắp đặt

4. Các kịch bản ứng dụng đường ống công nghiệp và đô thị chính

4.1 Mạng lưới đường ống cấp nước ngầm và phòng cháy chữa cháy thành phố

Đường ống phân phối nước đô thị và ống vòng chữa cháy chôn là những lĩnh vực được áp dụng rộng rãi nhất cho van mặt bích thân dài này. Hầu hết các nhánh đường ống chính được đặt bên dưới mặt đường hoặc đất vành đai xanh, và các van thân ngắn thông thường cần đào đường quy mô lớn mỗi khi thực hiện điều chỉnh dòng chảy hoặc bảo trì cắt đường ống, điều này gây cản trở lớn cho giao thông đô thị và đời sống dân cư hàng ngày.Van bướm mặt bích thân mở rộngmở rộng tay quay của thiết bị vận hành đến các vị trí giếng kiểm tra mặt đất, và tất cả các hoạt động mở, đóng và điều chỉnh dòng chảy chỉ có thể được hoàn thành bằng cách mở nắp giếng mà không cần đào mặt đường và xây dựng san lấp đất đường ống.

Đường ống phòng cháy chữa cháy của thành phố yêu cầu hiệu suất bịt kín ổn định dưới áp suất tăng tức thời khi máy bơm chữa cháy khởi động. Kết nối cứng mặt bích kép và cấu trúc vòng đệm đàn hồi nhiều lớp có thể chịu tác động áp suất tức thời mà không bị rò rỉ trung bình. Cấu trúc tự khóa bánh răng sâu có thể giữ cho van mở hoàn toàn trong một thời gian dài ở trạng thái chờ hàng ngày và sẽ không tự động đóng do rung động tác động của dòng nước trong đường ống, đảm bảo đường dẫn nước chữa cháy không bị cản trở trong thời gian ứng phó khẩn cấp.

4.2 Đường ống vận chuyển trung bình cách nhiệt tại nhà máy

Các đường ống dẫn hơi nước, dầu nóng và nước muối lạnh ở nhiệt độ cao của nhà máy hóa chất đều cần các lớp cách nhiệt dày để giảm thất thoát nhiệt độ trung bình và tránh tai nạn bỏng bề mặt cho người vận hành tại chỗ. Nếu sử dụng van bướm thân ngắn tiêu chuẩn, lớp cách nhiệt xung quanh van phải được cắt mở mỗi khi điều chỉnh lưu lượng và bông cách nhiệt mới cần được bọc lại sau khi vận hành, dẫn đến lãng phí vật liệu cách nhiệt nhiều lần và đường ống thường xuyên thất thoát nhiệt. Cấu trúc thân kéo dài ngăn cách hộp số vận hành với khu vực bọc cách nhiệt, lớp cách nhiệt đường ống có thể được bọc liên tục toàn bộ mà không cần cắt cục bộ, duy trì hiệu quả cách nhiệt hoàn toàn của toàn bộ đường ống trong một thời gian dài.

Các đường ống tuần hoàn nước sạch của nhà máy chế biến thực phẩm và dược phẩm quy mô lớn cũng chọn loại van bướm mặt bích này với bộ truyền động bánh răng trục mở rộng. Các bộ phận môi trường tiếp xúc hoàn toàn bằng thép không gỉ phù hợp với tiêu chuẩn sản xuất vệ sinh và chế độ vận hành bánh răng thực hiện điều chỉnh lưu lượng phạm vi nhỏ chính xác, có thể kiểm soát ổn định lưu lượng trung bình theo yêu cầu của thiết bị sản xuất mà không có biến động lưu lượng lớn tức thời ảnh hưởng đến độ ổn định của quá trình xử lý sản phẩm.

4.3 Đường ống xả nước mưa và nước thải ngầm trong công viên

Khuôn viên, khu công nghiệp và cộng đồng dân cư được chôn lấp các đường ống nước mưa, nước thải dưới đất xanh và vỉa hè, có giếng kiểm tra rải rác được bố trí cách quãng. Thiết kế thân van kéo dài hoàn toàn phù hợp với độ sâu thẳng đứng của các giếng kiểm tra này, nhân viên bảo trì có thể tiếp cận trực tiếp tay quay bánh răng ở miệng giếng mà không cần phải xuống giếng sâu để vận hành. Lớp phủ chống ăn mòn epoxy của thân van bằng sắt dẻo chống lại sự xói mòn lâu dài của nước thải có chứa tạp chất hữu cơ và vòng đệm bên ngoài có thể thay thế có thể được duy trì tại chỗ mà không cần tháo van tích hợp khỏi đường ống.

• Ống nước chôn trong thành phố loại bỏ công việc đào đường trong quá trình điều chỉnh van
• Đường ống cách nhiệt của nhà máy tránh việc cắt và bọc lại bông nhiệt nhiều lần
• Thiết bị đường ống chữa cháy tự khóa ngăn chặn việc đóng vô tình dưới sự rung động của dòng nước
• Lớp phủ chống ăn mòn đường ống nước thải thích ứng với sự xói mòn trung bình hữu cơ lâu dài

6. Hướng dẫn kiểm tra thường xuyên và bảo trì chống ăn mòn dài hạn

Môi trường lắp đặt được chôn và cách nhiệt làm tăng tốc độ lão hóa của các bộ phận bên ngoài van, do đó, chu trình kiểm tra và bảo trì định kỳ được tiêu chuẩn hóa phải được xây dựng theo các điều kiện làm việc khác nhau để tránh hỏng hóc đột ngột hoặc kẹt hộp số trong quá trình vận hành đường ống.Van bướm mặt bích thân mở rộngcó thiết kế các bộ phận hao mòn có thể thay thế được, hầu hết các hoạt động bảo trì có thể được hoàn thành tại chỗ mà không cần tắt đường ống và tháo van tích hợp, giúp giảm đáng kể thời gian ngừng hoạt động của hệ thống đường ống do công việc bảo trì gây ra.

6.1 Các hạng mục kiểm tra định kỳ hàng tháng đối với các bộ phận vận hành bánh răng

Mở nắp hố ga trên mặt đất hoặc kênh vận hành dành riêng cho vật liệu cách nhiệt đường ống, xoay tay quay qua lại để đóng mở toàn bộ hành trình, quan sát xem quá trình quay có bị tắc nghẽn bất thường và tiếng ồn ma sát bất thường hay không. Kiểm tra con trỏ tỷ lệ góc của hộp số để xác nhận rằng mức độ mở được chỉ định phù hợp với trạng thái chặn dòng thực tế của đĩa. Lau sạch bụi bề mặt và vết bùn ẩm trên vỏ hộp số, kiểm tra xem có vết rò rỉ trung bình ở đầu trên của bao bì thân hay không và ghi lại lượng thấm để sắp xếp thay thế bao bì tiếp theo.

Đối với hộp số được lắp đặt trong các giếng kiểm tra độ ẩm dưới lòng đất, hãy lau lớp vỏ bên ngoài bằng giẻ khô hàng tháng để loại bỏ các giọt nước ngưng tụ bám trên bề mặt, ngăn chặn sự ăn mòn ẩm lâu dài của bề mặt vỏ hợp kim nhôm gây ra hư hỏng thủng cho khoang mỡ bịt kín bên trong. Nếu lực cản quay của tay quay tăng rõ rệt so với biên bản kiểm tra trước đó thì cần bơm mỡ bôi trơn bổ sung vào hộp số thông qua vòi phun mỡ dự trữ.

6.2 Bảo trì thay thế đệm kín và chống ăn mòn sâu hàng năm

Hàng năm tiến hành kiểm tra chống ăn mòn toàn diện đối với ống bảo vệ bên ngoài thân mở rộng, kiểm tra xem vật liệu cuộn chống gỉ chống thấm bên ngoài có bị nứt, rơi ra và thấm nước vào khe hở của ống bọc hay không. Các bộ phận bọc chống ăn mòn bị hư hỏng cần được quấn lại bằng vật liệu cuộn chống thấm mới và khe hở được bịt kín bằng keo dán chống rỉ để ngăn môi trường ăn mòn dưới lòng đất tiếp xúc với trục thân kim loại.

Tháo vòng đệm đàn hồi lão hóa bên trong thân van bằng cách tháo mặt bích trong quá trình bảo trì ngừng đường ống hàng năm, thay thế bằng vòng đệm mới phù hợp với nhiệt độ trung bình và cấp độ ăn mòn. Kiểm tra độ xước và mức độ ăn mòn bề mặt của đĩa bướm, đánh bóng và sửa chữa các vết rỉ sét nhỏ trên bề mặt đĩa, đồng thời tiến hành xử lý lớp phủ chống ăn mòn bổ sung trước khi lắp lại vào thân van. Tất cả các phụ kiện làm kín cũ thay thế đều được phân loại và tái chế theo tiêu chuẩn quản lý chất thải công nghiệp mà không thải bỏ ngẫu nhiên.

• Kiểm tra vòng quay tay quay toàn hành trình hàng tháng để sàng lọc nguy cơ tiềm ẩn gây kẹt hộp số
• Bôi mỡ bôi trơn bánh răng kịp thời khi mômen quay tăng rõ rệt
• Hàng năm bọc lại lớp chống ăn mòn chống thấm nước bên ngoài thân cây bị hư hỏng
• Thay thế vòng đệm bên trong bị lão hóa trong quá trình bảo trì tắt đường ống thường xuyên
